三极管引脚介绍 三极管基本电流关系

时间:2024-03-01 15:20来源:未知 作者:admin 点击:
双极型 晶体管 分为NPN管和PNP管。N 英文 Negative(负),N型 半导体 :在4价硅材料中掺杂少量的5价元素如砷、磷等,行程N型掺杂半导体。所谓P英文Postive(正),指P型半导体:在4价的
双极型晶体管分为NPN管和PNP管。N 英文 Negative(负),N型半导体:在4价硅材料中掺杂少量的5价元素如砷、磷等,行程N型掺杂半导体。所谓P英文Postive(正),指P型半导体:在4价的硅材料中掺杂少量的3价元素如硼等,形成P型掺杂半导体。
三极管引脚介绍:

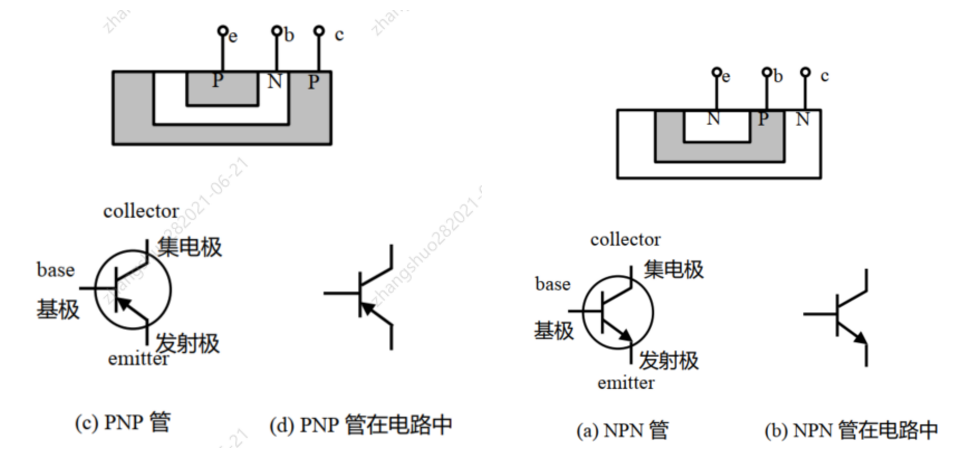

每个双极型晶体管都有3个管脚,分别叫基极(b),集电极(c)和发射极(e)。b、e组成了一个PN结,成为发射结,而b、c组成另外一个PN结,成为集电结,其内部完全不是两个简单PN结的集合,内部载流子运动非常复杂。

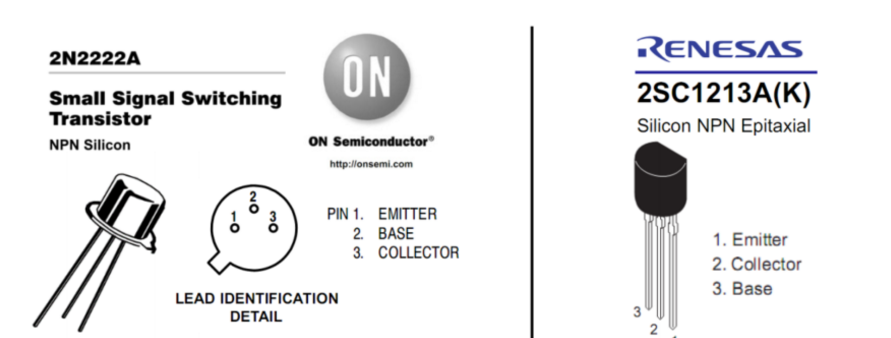

于晶体管直插和贴片引脚顺序:

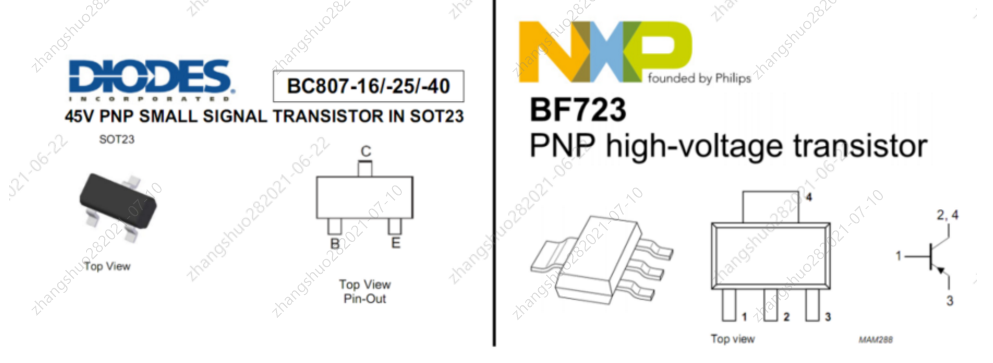

关于四种常用三极管引脚顺序,选择四种不同的封装作为例子


三极管基本电流关系:

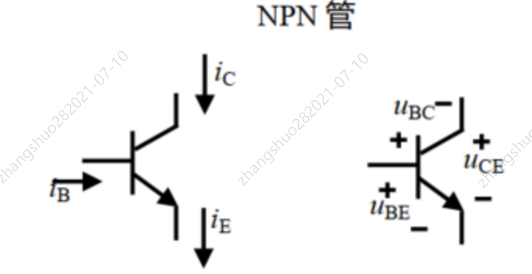

1、NPN管电流流过关系 Ic与Ib为输入,Ie为输出。

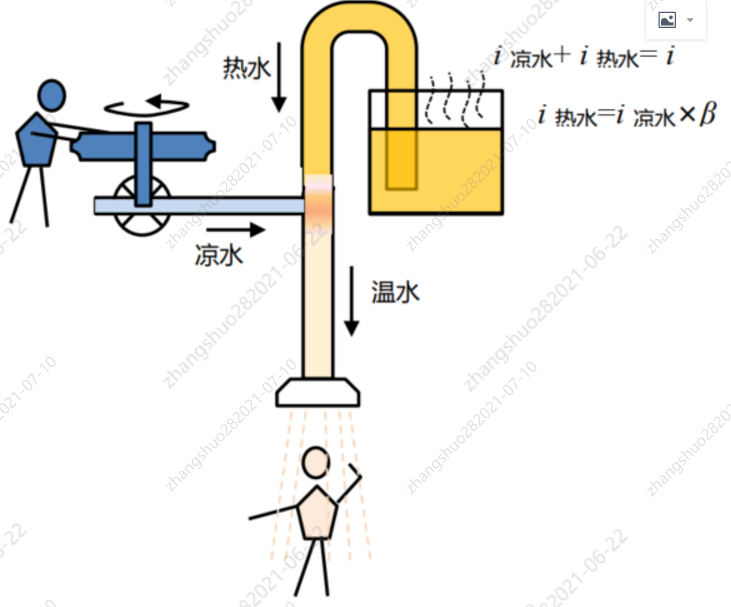

形象记忆比喻:当我们洗澡时候,喜欢用温水比如用100度开水和20度冷水混合,我们想水温30度,那么通过数学公式:假设热水体积x和冷水体积y,100x+20y=30(x+y)算得热水:冷水=1:7,冷水和热水的入水口就是Ic和Ib其中再放区Ic=βIb,出水口就是Ie了。废话不多说上个形象的图,方便记忆。

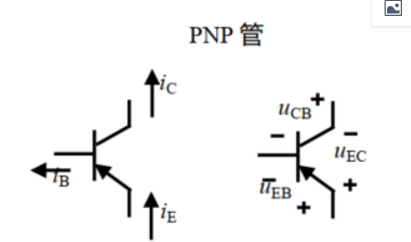

2、PNP管电流关系根据图示,Ue-Ub>Ueb(PN结电压)导通。PN结导通三极管导通。
晶体管永远满足

基尔霍夫电流定律 Ie=Ic+Ib.且Ic=βIb。
