最基本的共发射极放大电路分析

时间:2024-02-15 13:50来源:未知 作者:admin 点击: 次
最基本的共发射极放大电路： 再看复合管电路： 集成 运算放大器 我们注意到 T16,T17复合管放大后的 电流 流入了输出级的推挽功率放大电路，由功率放大电路进一步放大。由此可见，

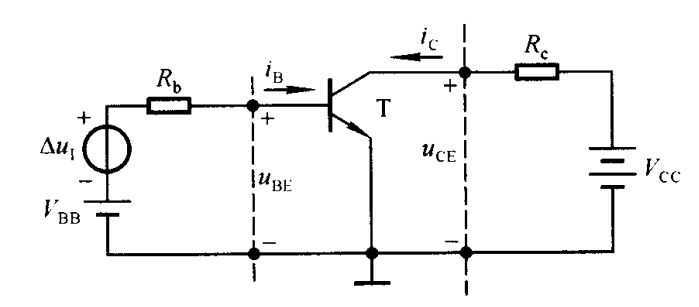

最基本的共发射极放大电路：

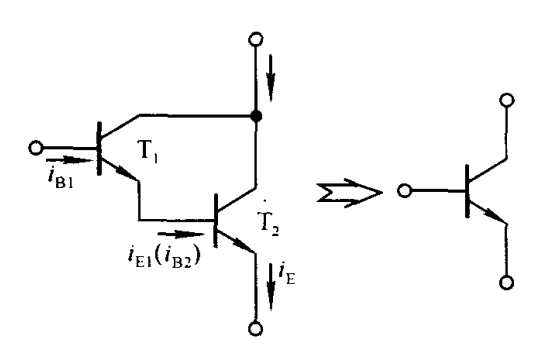

再看复合管电路：

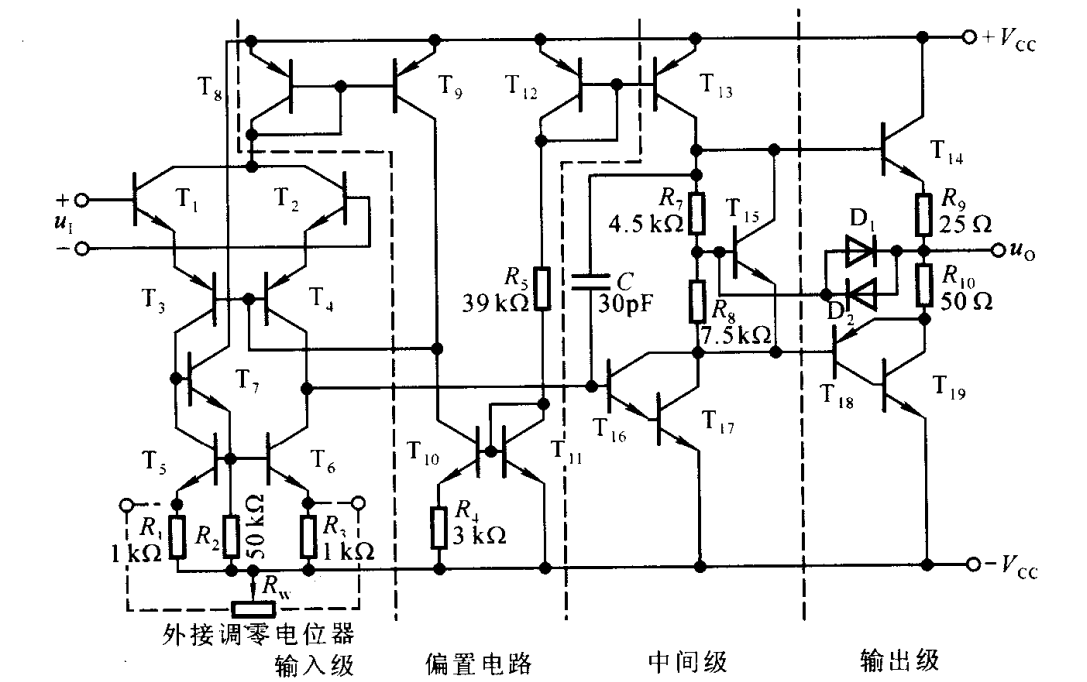

集成运算放大器

我们注意到

T16,T17复合管放大后的电流流入了输出级的推挽功率放大电路，由功率放大电路进一步放大。由此可见，中间级采用复合管T16,T17的原因是为了进一步放大电流。
