差分放大电路的设计

时间:2024-02-15 13:50来源:未知 作者:admin 点击:

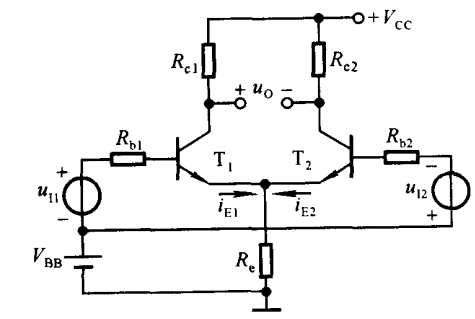

图1 同时,为了使得 信号 得以放大,将信号分成大小相等、极性相反的两部分加在电路的两个输入端,如图2所示。 图2 将图2相应变化之后,得到典型的差分放大电路图3。 图3 由此,可

图1


同时,为了使得信号得以放大,将信号分成大小相等、极性相反的两部分加在电路的两个输入端,如图2所示。

图2

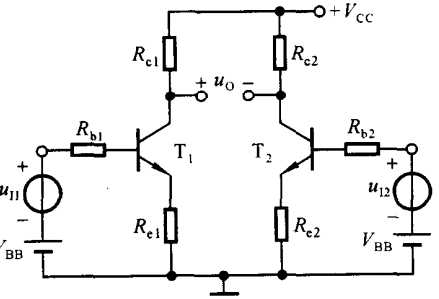

将图2相应变化之后,得到典型的差分放大电路图3。

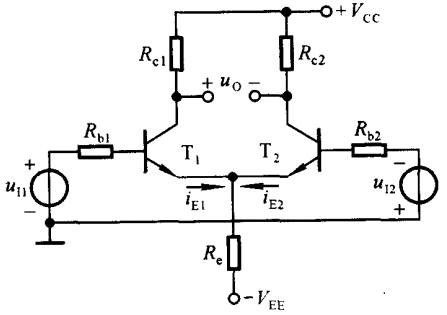

图3
由此,可以看出差分放大电路的设计思想其实很简单,如果将ui1和ui2看作是空间中的噪声(一般情况下是完全相等的),那么,差分放大电路的设计其实就是通过两个完全对称的电路,通过取其相同的两个点的差值作为输出uo,从而抵消了这种噪声干扰,达到所谓的共模信号抑制的目的。在对共模信号抑制的同时,又达到了差模信号放大的目的。
以差模信号放大为基础,又引出了集成运算放大器的概念。
