三极管过压保护电路设计

时间:2024-03-07 14:46来源:未知 作者:admin 点击:
该电路时由两个三极管,四个 电阻 和一个稳压管构成的过压 保护电路 。 三极管的Vbe=0.6V,Vcesat=0.1V,稳压管击穿电压为12V。 (1)当输入电压Vi=11V时,Q2饱和导通,V2b点电压被Q2的b-e钳
该电路时由两个三极管,四个电阻和一个稳压管构成的过压保护电路
三极管的Vbe=0.6V,Vcesat=0.1V,稳压管击穿电压为12V。

(1)当输入电压Vi=11V时,Q2饱和导通,V2b点电压被Q2的b-e钳位,为10.4V;稳压管未被击穿,无漏电流流过,V3处电压为11V,Q1处于关断状态,输出电压为10.9V。

(2)当输入电压Vi=12.5V时,Q2饱和导通,V2b点电压被Q2的b-e钳位,为11.9V;稳压管此时被击穿,又漏电流流过,V3处电压被钳位至12V,Q1管b-e之间的电压小于0.6V,Q1未能导通,输出电压为12.4V。

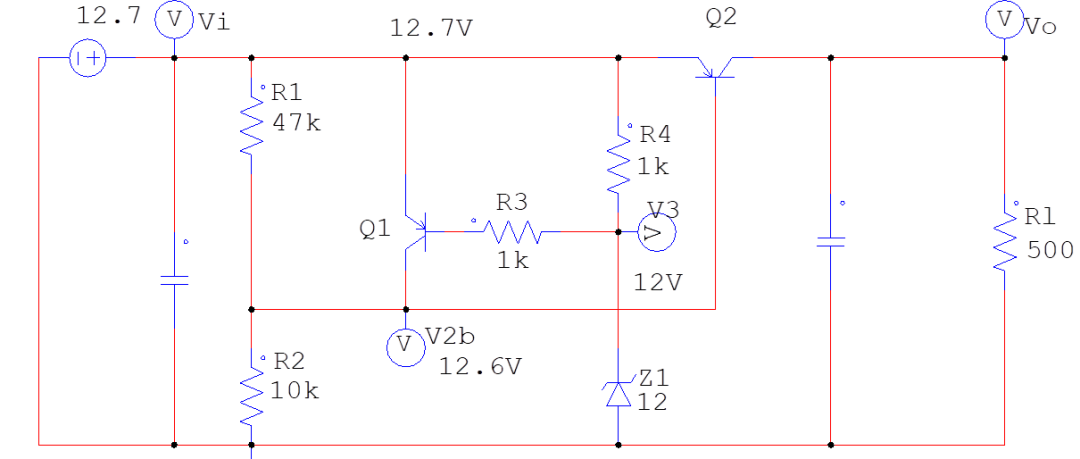

(3)当输入电压Vi=12.7V时,V3处电压被钳位至12V,Q1管b-e之间的电压大于0.6V,Q1导通,Q2b处电压被钳位至12.6V。 Q2管b-e之间电压小于0.6V,Q2关断,输入电压加在了R2上;
电路设计时,R3的阻值不宜过大,要保证Q1可以深度饱和,R2的功率要选大,保证使用的可靠性。
