三极管的开关电路讲解

时间:2024-03-26 13:57来源:[db:来源] 作者:admin 点击:
[db:摘要]
三极管的开关电路:

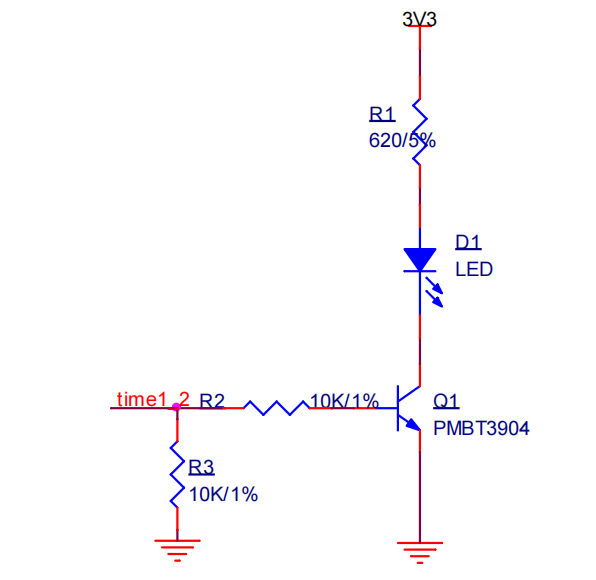

对于三极管开关电路,要使其 ON和 OFF 时间越短越好,为防止在 OFF 是因晶体管中的残留电荷引起的时间滞后,在基极 B和发射机 E间应加一电阻 R2(起放电作用,特别在高频和深度饱和时要注意);
为防止三极管受噪声信号的影响而产生误动作,使三极管可靠截止,三极管基极不能悬。
空—如当输入不确定时(高阻)加下拉电阻 R3; R1的作用是限流,控制 LED 灯的亮度,可根据电流来计算其大小。
MOSFET

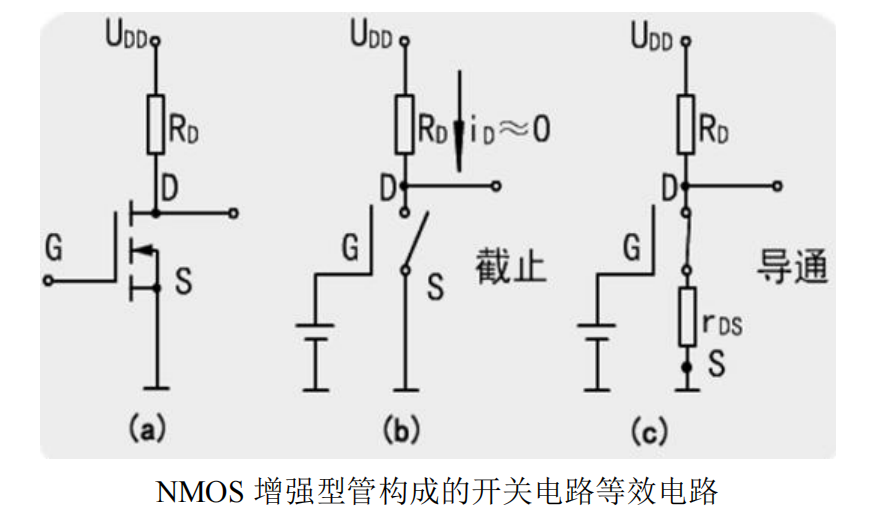

NMOS增强型管构成的开关电路等效电路应用中如下:

两者的区别:
工作性质:三极管用电流控制,MOS管属于电压控制.2、成本问题:三极管便宜,mos管贵。3、功耗问题:三极管损耗大。4、驱动能力:mos管常用来电源开关,以及大电流地方开关电路。实际上就是三极管比较便宜,用起来方便,常用在数字电路开关控制
MOS管用于高频高速电路,大电流场合,以及对基极或漏极控制电流比较敏感的地方。

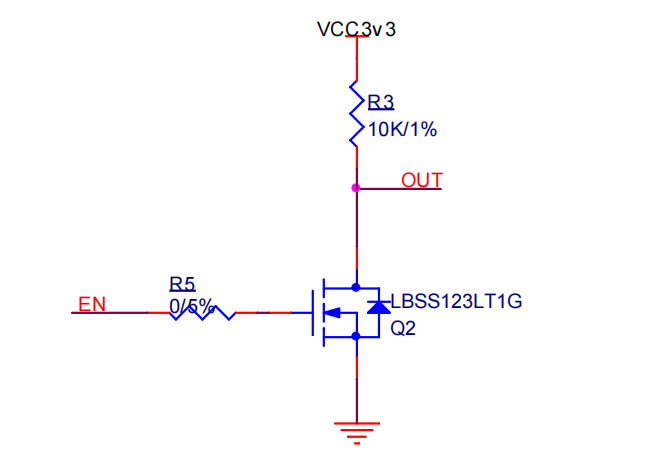

做开关作用时,其功能和反相器相同(因此在有些电路中用两个三极管或者MOS 管来使电平一致)eg:

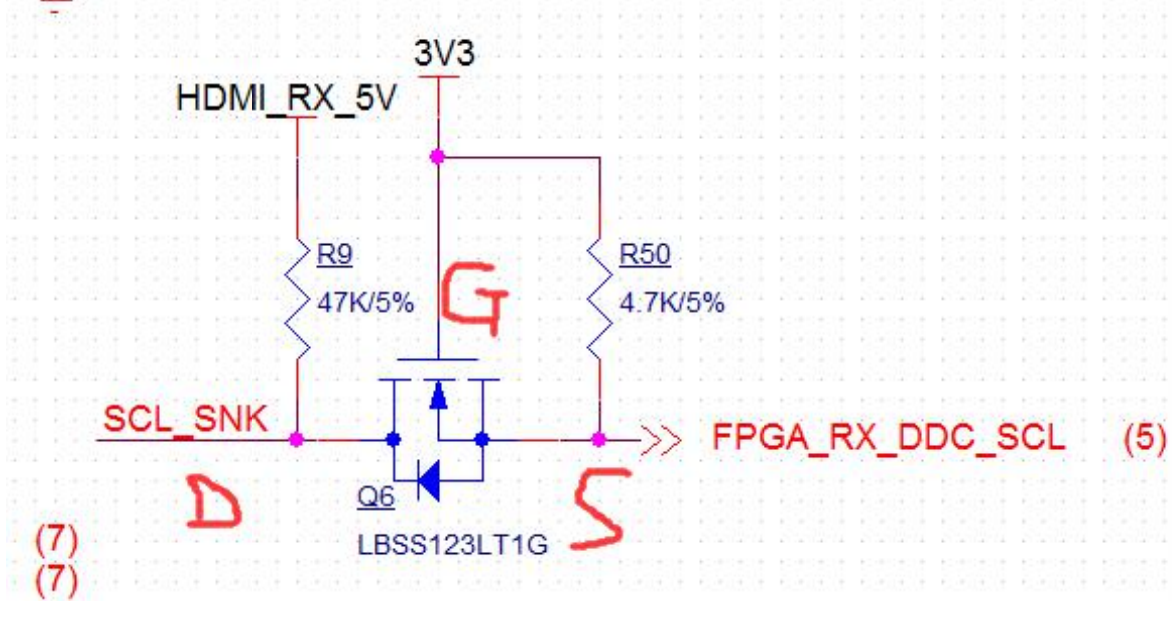

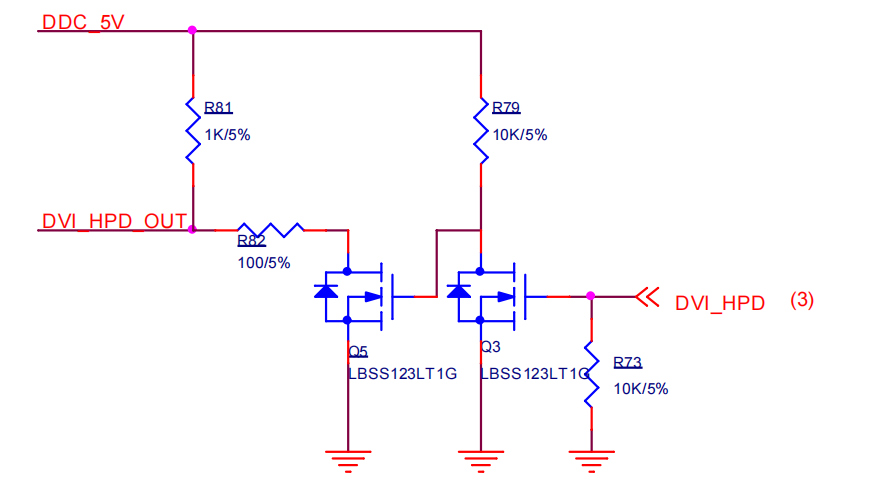

MOS管还可做电平转换 (下图是 5V转 3.3V,使芯片 GPIO的电平和 FPGAGPIO 的电平一致)。

上电复位及硬件复位电路

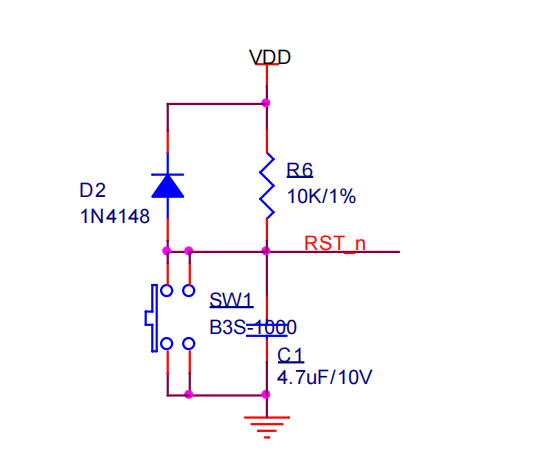

利用 RC充电原理实现上电复位的电路设计,按键可进行硬件复位。
电瞬间 RC电路充电,RESET引脚出现正脉冲。只要 RESET端保持 10ms(这个时间和单片机的机器周期有关)以上的高电平,就能使单片机有效的复位;
放电二极管 D2不可缺少。当电源断电后,电容通过二极管 D2迅速放电,待电源恢复时便可实现可靠上电自动复位;
若没有二极管 D,当电源因某种干扰瞬间断电时,由于 C1不能迅速将电荷放掉,待电源恢复时,单片机不能上电自动复位,导致程序运行失控; (责任编辑:admin)
