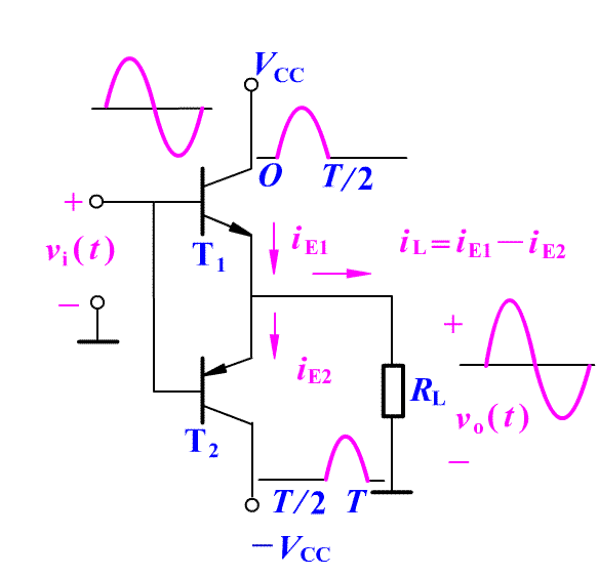

图1

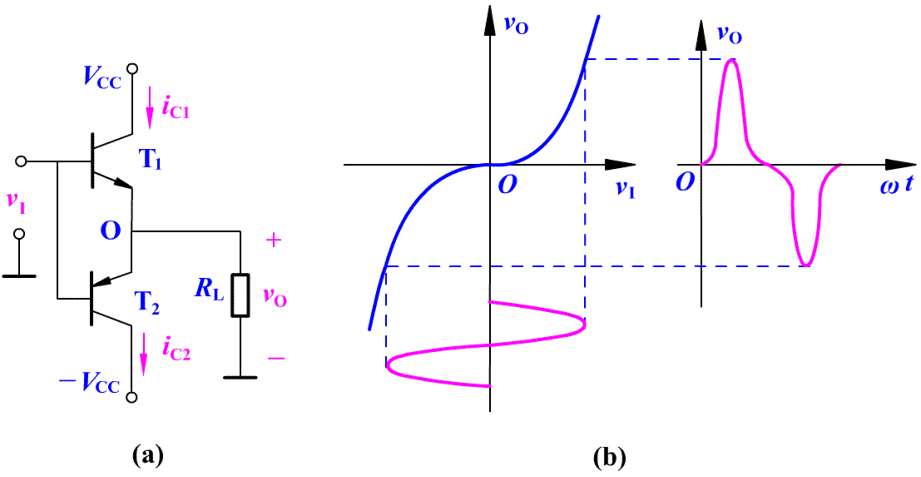

交越失真：

图2
实际上，在零偏置情况下，考虑到导通电压的影响，输出电压波形在在衔接处出现严重失真，称交越失真。
克服交越失真的方法：

图3

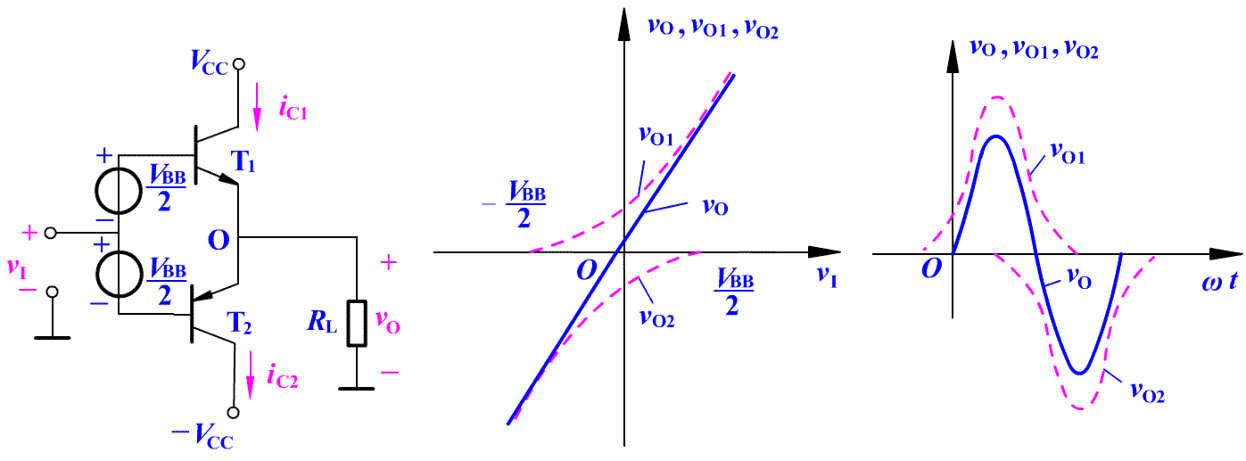

1：在输入端为两管加合适的正偏电压，如图3。由传输特性图可见：只要 VBB 取值合适，上下两路传输特性起始段的弯曲部分就可相互补偿，合成传输特性趋近于直线，在输入正弦电压激励下，得到不失真的输出电压。

图4

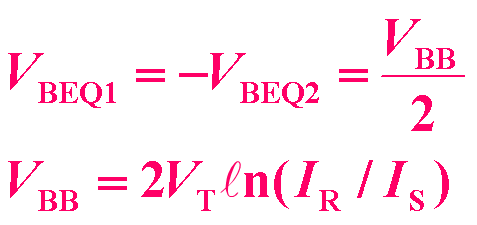

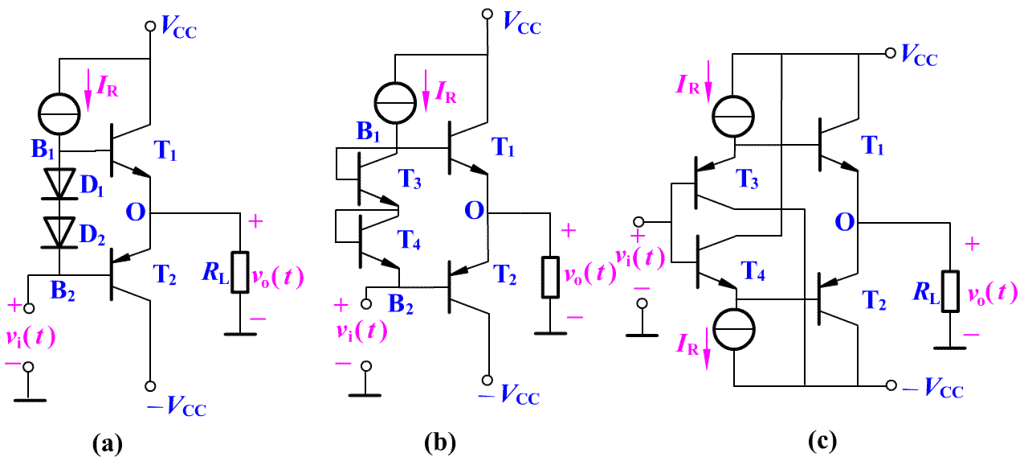

2：二极管偏置电路。由于二极管的正向交流结电阻很小，可认为交流短路，因此偏置电路不影响输入信号 vi (t) 的传输。在集成电路中偏置二极管会由三极管取代，见图 4(b)、(c)

图5

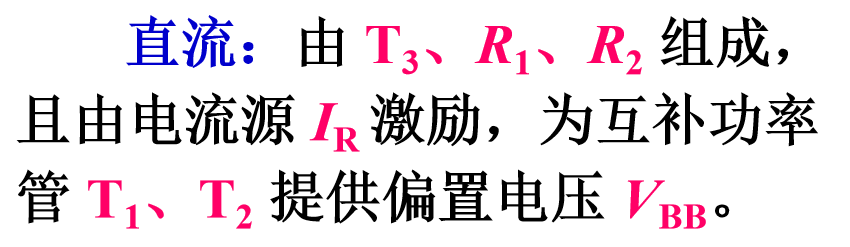

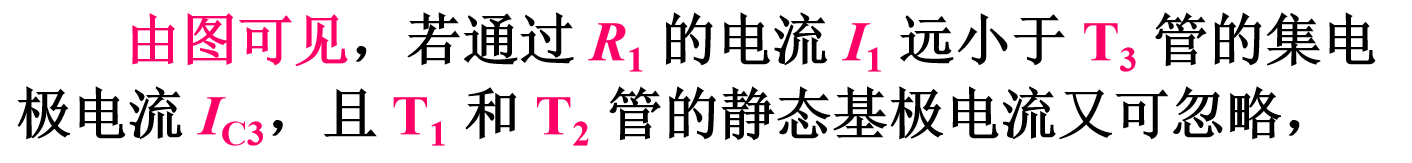

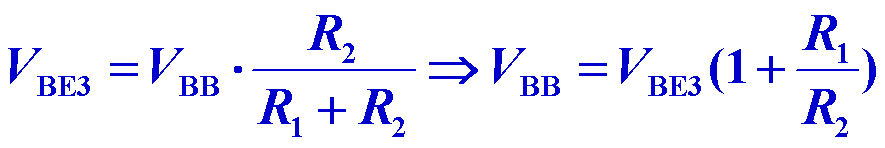

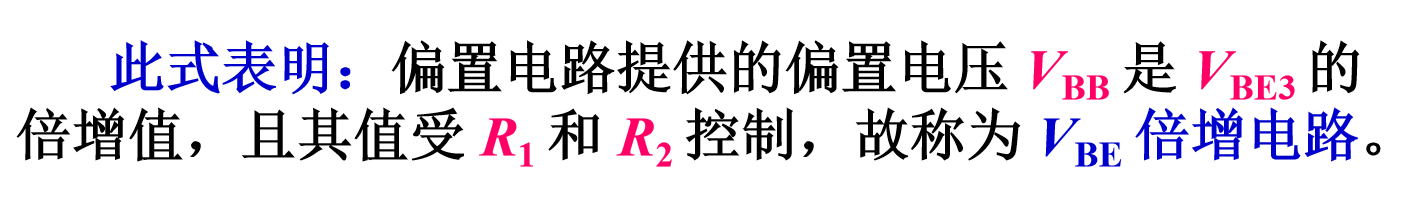

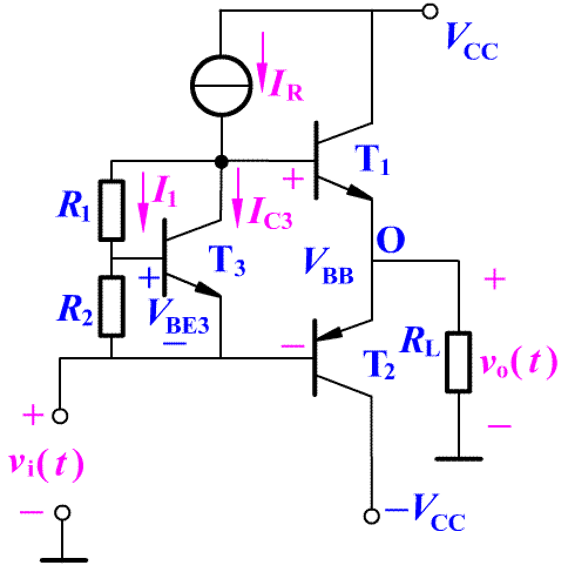

3：VBE倍增电路

这里的VBB是指T1和T2管基极间的电压差。

图6

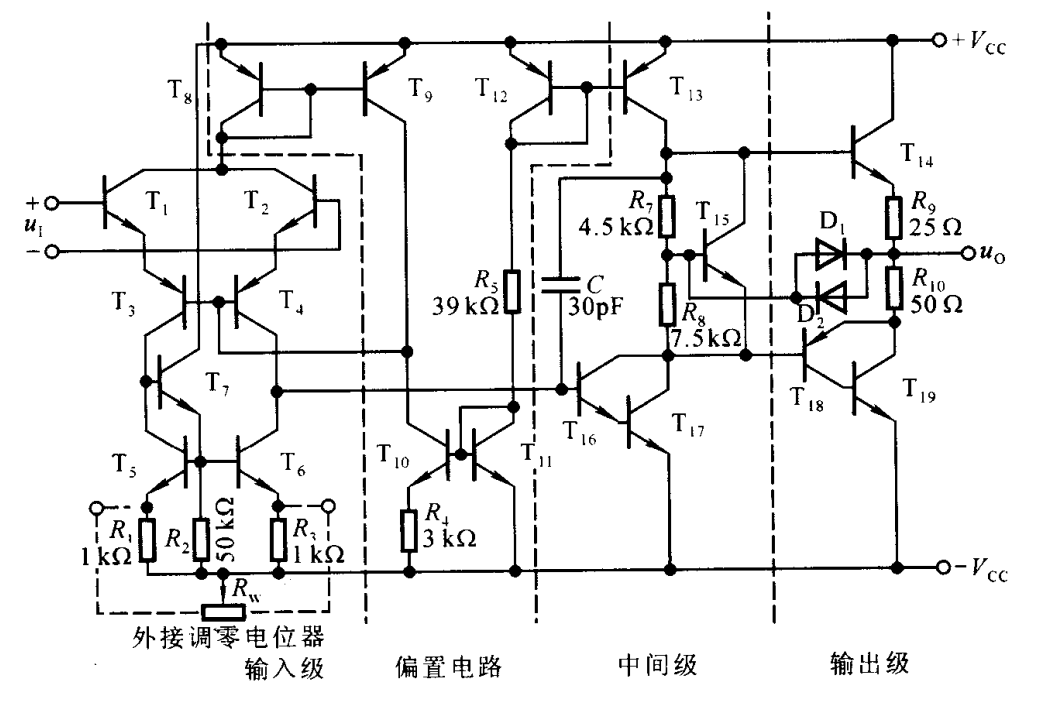

图6中的集成运算放大器的中间级就采用了VBE倍增电路为T14和T18、T19构成的推挽功率放大器消除交越失真。
