一、什么是共模电感

共模电感有时候也叫共模扼流圈，它是一种用于滤除共模干扰信号的EMC常用元器件之一。

二、共模电感工作原理

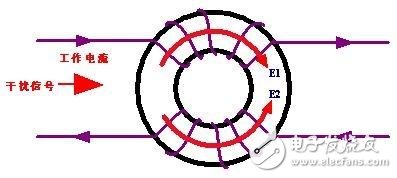

如下图，这是共模电感的结构示意图，它由两个线圈同时绕在一个铁氧体上，这两个线圈匝数相同但是绕制方向相反，当线圈中流过干扰信号（差模信号）时，两个相反方向的磁场E1和E2会抵消；但是对于共模信号通过时，磁环中的磁通发生相互叠加，这就相当于有比较大的电感量，线圈呈现出高阻抗特性，产生强烈的阻尼效果来抑制共模电流，最终的结果就是抑制共模信号而对差模信号不影响。

三、共模电感应用

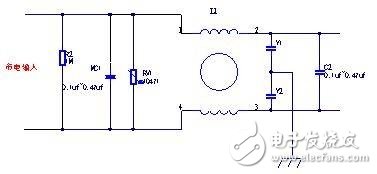

共模电感由于对共模的电磁干扰信号够起到很好的抑制效果，因此在很多电源电路高速信号电路都有应用，特别是开关电源产品，如下图是EMI滤波电路部分电路图，其中L1是共模电感，很多EMI滤波器采用共模电感，有些还是二级EMI电路。
