要想做好变频器维修，当然了解变频器基础知识是相当重要的，也是迫不及待的！变频器维修入门－－电路分析图 对于变频器修理，仅了解以上基本电路还远远不够的，还须深刻了解以下主要电路。主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。图2.1是它的结构图。




变频器基本电路图分析

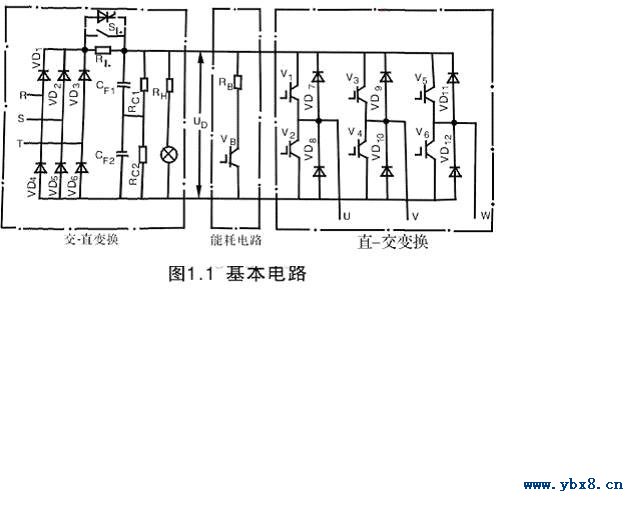

目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。

1）整流电路

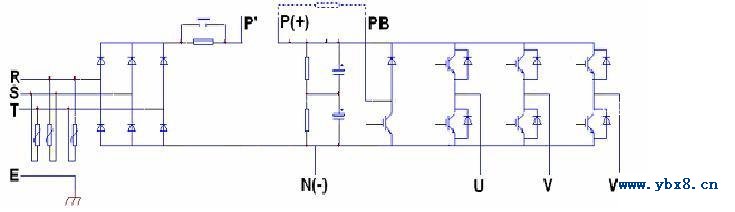

如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

2）滤波电路

逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。

通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。

3）逆变电路

逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。

最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。

通常的中小容量的变频器主回路器件一般采用集成模块或智能模块。智能模块的内部高度集成了整流模块、逆变模块、各种传感器、保护电路及驱动电路。如三菱公司生产的IPMPM50RSA120，富士公司生产的7MBP50RA060，西门子公司生产的BSM50GD120等，内部集成了整流模块、功率因数校正电路、IGBT逆变模块及各种检测保护功能。模块的典型开关频率为20KHz，保护功能为欠电压、过电压和过热故障时输出故障信号灯。

逆变电路中都设置有续流电路。续流电路的功能是当频率下降时，异步电动机的同步转速也随之下降。为异步电动机的再生电能反馈至直流电路提供通道。在逆变过程中，寄生电感释放能量提供通道。另外，当位于同一桥臂上的两个开关，同时处于开通状态时将会出现短路现象，并烧毁换流器件。所以在实际的通用变频器中还设有缓冲电路等各种相应的辅助电路，以保证电路的正常工作和在发生意外情况时，对换流器件进行保护 .
