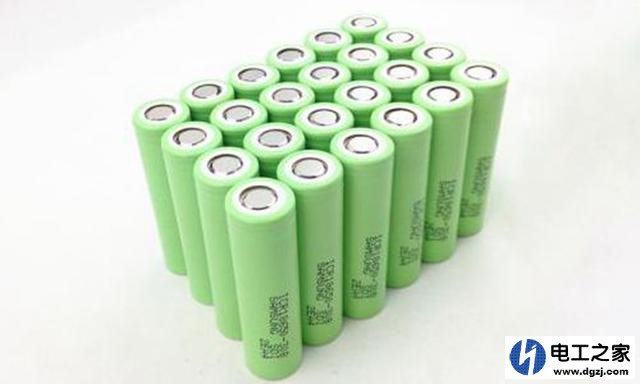

18650电池的标称电压为3.7V，充电截止电压为4.2V，而发光二极管在工作时具有正向导通压降，范围为(0.8-2.4)V左右，20个串联后正向导通压降都要二十多伏特。所以这20个LED不能串联，而只能用以并联的形式或者使用恒流源的方式。本文介绍并联的方法来驱动这20个LED灯珠。下面详细介绍。  图中，每个发光二极管都和一个限流电阻串联，之后再并联在一起。这时需要选取合适的限流电阻，需要考虑发光二极管的正向压降和工作电流，一般来说普通发光二极管的工作电流不超过25mA。假设这20个发光二极管的导通压降为2V，所需要的工作电流为10mA，再考虑到18650的折损，电压算3.3V，则限流电阻的计算方法为： R=(3.3-2)/10=130Ω。 下图就是18650的电池外观。  在设计发光二极管的驱动电路时，一定要考虑到发光二极管的正向导通压降和工作电流。 (责任编辑：admin) |
