串联谐振和并联谐振的特点及应用

时间:2021-11-14 21:20来源:未知 作者:admin 点击:
在含有 电阻 、 电感 和 电容 的交流电路中,电路两端电压与其电流一般是不同相的,若调节电路参数或电源频率使电流与电压同相,电路呈现纯电阻性,这时电路的工作状态称为谐振

在含有电阻电感电容的交流电路中,电路两端电压与其电流一般是不同相的,若调节电路参数或电源频率使电流与电压同相,电路呈现纯电阻性,这时电路的工作状态称为谐振。谐振现象是正弦交流电路的一种特定现象,它在电子和通讯工程中得到广泛应用,但在电力系统中,发生谐振有可能破坏系统的正常工作。谐振通常分为串联谐振和并联谐振。

一、串联谐振

1、串联谐振的概念

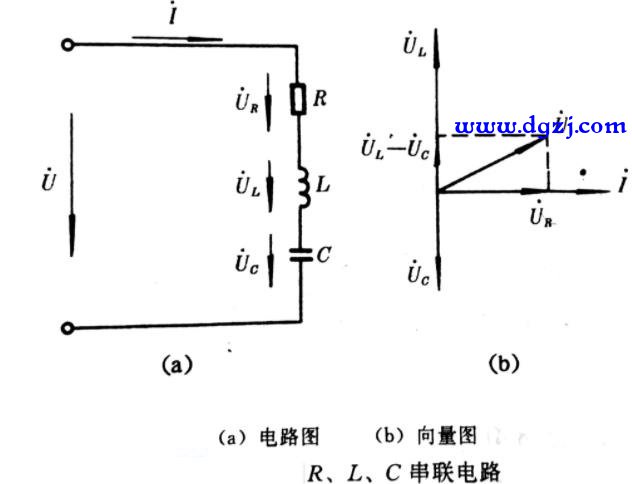

在电阻、电感和电容组成的串联电路中,当容抗XC与感抗XL相等时,感抗和容抗的作用互相抵消,电路呈现纯电阻性(Z=√R2+(XL-Xc)2=√R2+0=R),通过电路的电流与电路两端的电压同相,串联电路出现的这种现象称为串联谐振。当电路发生串联谐振时电路中总阻抗最小,电流将达到最大值。在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。


2、串联谐振的特点 (责任编辑:admin)
