5G 移动网络和物联网(Internet of Things,简称 IoT)是射频及微波行业的两大热点话题。要想在此类无线应用领域取得新的进展,就需要大幅提升数据传输速率,同时还需在源电子扫描阵列(active electronically scanned arrays,简称AESA)、相控阵天线,以及多输入多输出(multiple-input-multiple-output,简称 MIMO)技术等方面取得重大突破。在上述应用的原型设计和制造过程中,缩短时间和降低成本非常重要。借助仿真和 App,我们便可以缩短无线通信设计的研发周期。
5G 相控阵天线的设计中使用的先进计算资源
正如我们在之前的博客文章中讨论的,要实现 5G 移动网络的应用,还需要完成许多改进和设计考虑。射频工程师的改进方向之一就是增加天线增益以便为 5G 的运行提供更高的频率。

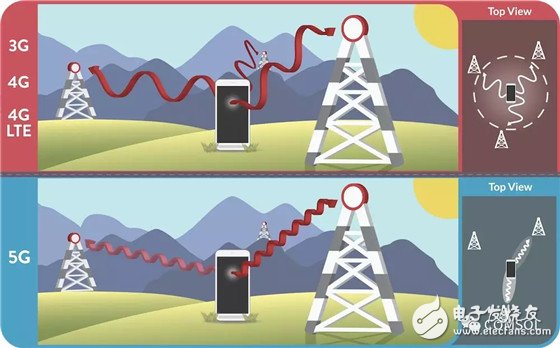

用于早期网络的各向同性低增益天线对比用于 5G 的指向性高增益天线。
5G 移动网络的另一个要求是改进相前进技术。此项技术可用于形成辐射式样及引导天线阵波束的方向以控制输入信号,进而解决覆盖角问题。

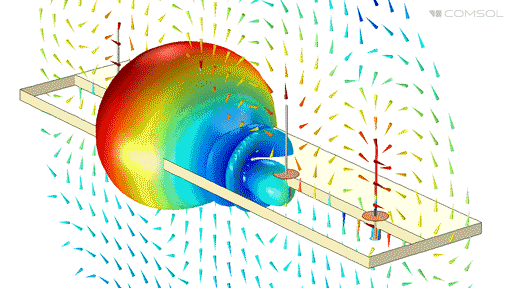

单极相控天线阵列可以引导电波射向指定的方向。
在设计阶段,一种名为缝耦合微带贴片天线阵列的装置可用于解决此类覆盖角问题。然而,为了开发出使 5G 无线通信性能最优的设备,还需考虑许多复杂的设计参数。
在设计实验室中通过实体原型往往难以对一些物理效应(如极端温度变化、结构变形和化学反应)进行评估和施加,然而仿真却能胜任。遗憾的是,并非每位从事设计的工程师都是仿真专业人员,这就要求无论何时只要天线阵设计或仿真环境发生更改,仿真专业人员都必须参与到设计过程的每一步。 App 开发器通过进一步扩展仿真功能从而解决了此类难题。现在,一个原本复杂又繁琐的射频设计数值模型可以转换为用户友好的交互式工具,无论是专业人员还是终端用户都能便捷地使用。今天,让我们一起来探讨缝耦合微带贴片天线阵列合成器仿真 App,了解它是如何帮助我们优化 5G 和物联网的相控阵天线设计的。 (责任编辑:admin) |
