1、锁相环在调制和解调中的应用
（1）调制和解调的概念
为了实现信息的远距离传输，在发信端通常采用调制的方法对信号进行调制，收信端接收到信号后必须进行解调才能恢复原信号。
所谓的调制就是用携带信息的输入信号ui来控制载波信号uC的参数，使载波信号的某一个参数随输入信号的变化而变化。载波信号的参数有幅度、频率和位相，所以，调制有调幅（AM）、调频（FM）和调相（PM）三种。

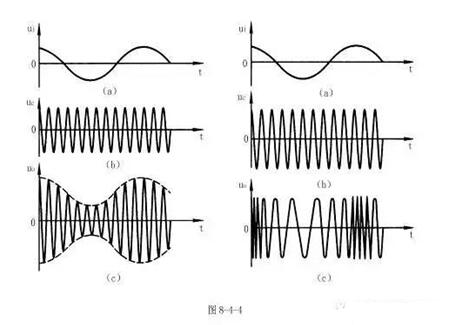

调幅波的特点是频率与载波信号的频率相等，幅度随输入信号幅度的变化而变化;调频波的特点是幅度与载波信号的幅度相等，频率随输入信号幅度的变化而变化;调相波的特点是幅度与载波信号的幅度相等，相位随输入信号幅度的变化而变化。调幅波和调频波的示意图如图8-4-4所示。
上图的（a）是输入信号，又称为调制信号;图（b）是载波信号，图（c）是调幅波和调频波信号。
解调是调制的逆过程，它可将调制波uO还原成原信号ui。
2、锁相环在调频和解调电路中的应用

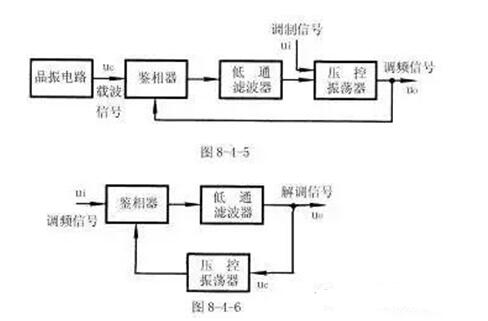

调频波的特点是频率随调制信号幅度的变化而变化。由8-4-6式可知，压控振荡器的振荡频率取决于输入电压的幅度。当载波信号的频率与锁相环的固有振荡频率ω0相等时，压控振荡器输出信号的频率将保持ω0不变。若压控振荡器的输入信号除了有锁相环低通滤波器输出的信号uc外，还有调制信号ui，则压控振荡器输出信号的频率就是以ω0为中心，随调制信号幅度的变化而变化的调频波信号。由此可得调频电路可利用锁相环来组成，由锁相环组成的调频电路组成框图如图8-4-5所示。
根据锁相环的工作原理和调频波的特点可得解调电路组成框图如图8-4-6所示。 |
