磁路和磁路定律是什么

时间:2021-11-14 21:20来源:未知 作者:admin 点击:
一、磁路 磁力线通过的路径称为磁路。 1、为了使较小的激磁电流产生足够大的磁通,常用磁导率很高的铁磁材料做成各种形状的铁芯,把绝大部分磁通约束在一定的闭合磁路上。 2、

一、磁路

磁力线通过的路径称为磁路。

1、为了使较小的激磁电流产生足够大的磁通,常用磁导率很高的铁磁材料做成各种形状的铁芯,把绝大部分磁通约束在一定的闭合磁路上。

2、由于漏磁,一部分磁力线不通过铁磁材料,而是经过空气或其他材料闭合,通过铁芯的磁通叫做主磁通,铁芯外的磁通叫做漏磁通,一般情况下,漏磁通较小,常忽略不计。

二、磁路定律

1、磁路的欧姆定律

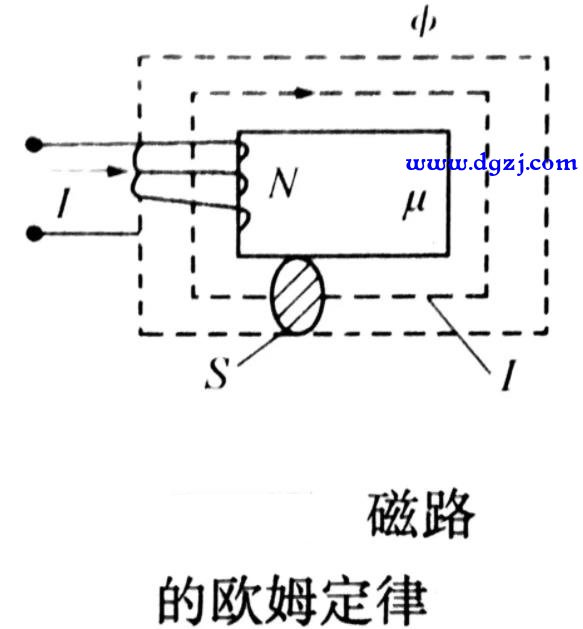

1)下图是一个简单的无分支磁路,设绕在铁芯上的线圈匝数为N,通过的电流为I,铁芯的平均长度为L,横截面积处处相同为S。


2)由Φ=BS=μHS=NI/L*μS可得Φ=F/Rm (责任编辑:admin)
