驱动电路的驱动能力问题分析

时间:2020-08-21 10:37来源:未知 作者:admin 点击:
驱动方面,关注它的动态特性,也就是开关特性;还有它的静态特性,就是稳态电平。从静态和动态方面出发,驱动有以下几点需要特别注意: 其一,稳态电平幅值,你得看一下你使用

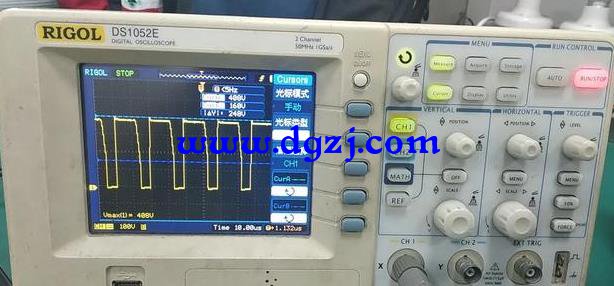

驱动方面,关注它的动态特性,也就是开关特性;还有它的静态特性,就是稳态电平。从静态和动态方面出发,驱动有以下几点需要特别注意:

其一,稳态电平幅值,你得看一下你使用的开关管,比如mosfet,你设计流过它的电流Id是多少,因为像mosfet这类电压型的开关器件,门极电压Vgs和通过主体漏极电流Id是跨导(g)关系,这个跨导就像咱们三极管的电流放大倍数一个道理,所以首先满足Id=Vgs*g也就是你的电平,这里还要注意你的有效Vgs,它是你的实际电平减去这类管子的开通阈值(开通阈值或门槛电压用Vth表示,有效电平=实际电平—Vth);


其二,动态峰值电流能力,驱动芯片必须要满足给门极充电的能力,尤其是瞬态的峰值电流,Ipeak=门极电平/驱动电阻,如果你的单片机没有这个峰值电流能力,那么我们知道,瞬态大电流和单片机驱动口内阻乘积就是电压,这就是驱动能力不足,导致门极充放电变慢,开关速度异常,还有就是你的单片机会发热; (责任编辑:admin)
