恒压和恒流驱动LED灯珠

时间:2020-05-26 11:01来源:未知 作者:admin 点击:
LED烧坏的主要原因是电压过高或者电流多大! LED灯串联太多导致LED灯变暗主要原因是LED灯的电流偏小,使LED灯的亮度不够!LED灯的电流偏小并不会烧坏LED灯,LED灯的寿命反而更长! L

LED烧坏的主要原因是电压过高或者电流多大!

LED灯串联太多导致LED灯变暗主要原因是LED灯的电流偏小,使LED灯的亮度不够!LED灯的电流偏小并不会烧坏LED灯,LED灯的寿命反而更长!

LED灯也称发光二极管,LED灯有很多种,根据颜色不同其工作电压不同,功率不同其工作电流也不同,比如0.5W、1W、2W、3W的灯珠等。

恒压驱动LED灯珠为例
以照明3V/0.5W的白光LED灯珠为例,其最大工作电流150mA左右。若LED灯朱采用串联式恒压驱动,其原理为限流电阻R+n个LED灯珠,限流电阻R对LED灯珠进行限流。每个LED灯珠的压降约3V,串联2个则至少需6V电压,3个至少9V电压,串联n个则至少需3nV电压(头条@技术闲聊)。其限流电阻的计算方法为R=(VCC-3V*n)/I,假设电源VCC的电压为30V,串联5个LED灯珠,取LED灯珠的工作电流为50mA,则R=(30V-3V*5)/0.05A=300Ω。

若限流电阻不变,增加串联LED灯珠,8颗,则LED灯珠的电流I=(30V-3V*8)/300Ω=20mA。由此可见,LED灯珠的电流由50mA降到了20mA,所以LED灯珠变暗。若想改变LED灯的亮度,可重新计算限流电阻R的大小,更换阻值更小的限流电阻即可。若串联8颗LED灯珠,则R1=(30V-3V*8)/50mA=120Ω,更换120Ω的限流电阻,LED灯就会变亮了。

恒压和恒流驱动LED灯珠

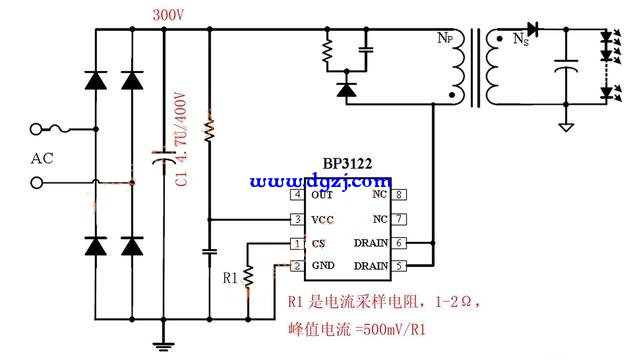

恒流源驱动LED灯珠
恒流源驱动其输出电流大小是恒定不变的,在恒流源所能承受的范围之内无论串联多少个LED灯珠,其电流恒定,每颗LED灯珠的亮度不变。只要串联LED灯珠的电压不超过恒流源最大输出电压即可,比如LED恒流源驱动电源输出电压36V~84V,输出电流80mA,可串联3V的LED灯珠为36V/3V~84V/3V即12~28颗。超过28颗LED恒流驱动电源就无法正常工作,可能会导致LED灯珠不亮或者明显变暗! (责任编辑:admin)
