对于NE555驱动场效应管，是否需要增加外围元件，主要需要考虑两个问题。

第一个问题：NE555的供电电压

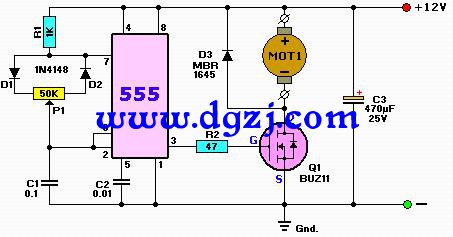

从上图，是用NE555驱动场效应管，控制电机转速的一个电路图。
对于场效应管的栅极（G）来说，得到的驱动电压和电流，取决于NE555的8脚，供电电压。
这是因为，NE555的3脚，高电平时的输出电压，是接近8脚的供电电压的。
第二个问题：场效应管的栅极电压
不同型号的场效应管，栅极（G）的工作电压有一定差别，还有差别的是，栅极的电容量。
因为，场效应管，是电压型驱动元件，它的控制极，栅极的特性是一个电容。
因此，栅极，就存在耐压和电容量两个参量。也可以把栅极看做是一个，有一定耐压的小容量电容。
所以，我们在驱动场效应管的时候，就要考虑栅极的驱动电压，和这个小电容的充放电的电流。
综述
从上面的电路图来看。
场效应管的栅极（G）与NE555的3脚之间，只有一个47欧姆的电阻。
这个电阻就是用来控制栅极充放电电流的，如果不加，可能会产生过大的，电压上升预冲尖峰，就存在损坏栅极的风险。
有了47欧姆的限流电阻以后，电压上升的预冲就会小很多。
如果，使用的场效应管的栅极电压很低，不能承受12V的电压，那么，驱动电路，除了这个47欧姆的限流电阻，还需要，串联分压电阻，让NE555的3脚输出的，接近12V的电压，降低到场效应管栅极能够承受的电压。
总之。
在确定了NE555的供电电压，和场效应管的型号以后，要做到可靠驱动，对栅极，要合理限流，控制最高电压，同时配合示波器观察，在高频驱动时，如果有不需要的谐波产生，还需要对栅极的驱动电路，进行合理的滤波，以便达到设计的驱动特性。
