方波信号直接驱动场效应管的实际应用

时间:2020-10-07 09:26来源:未知 作者:admin 点击:
要看方波信号是不是能够直接驱动场效应管,那么我们就要先了解场效应管的一些特点,然后针对场效应管的特点去选配方波信号产生电路。 场效应管的特点 场效应管是一个输入 电阻

要看方波信号是不是能够直接驱动场效应管,那么我们就要先了解场效应管的一些特点,然后针对场效应管的特点去选配方波信号产生电路。

场效应管的特点

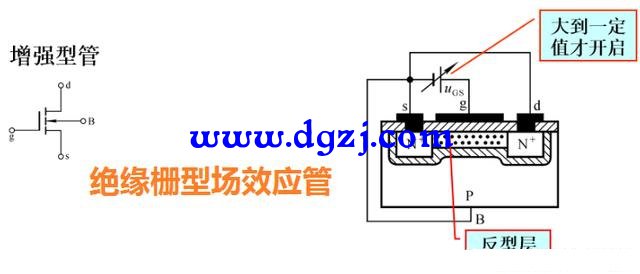

场效应管是一个输入电阻很高的电压控制型器件,它可分为结型场效应管(FET)和绝缘栅型场效应管(MOSFET),在实际应用中绝缘栅型场效应管使用最广泛,在这里我主要说一下增强型的NMOS场效应管,这种类型的管子在实际应用电路中是最为常见的。对于这种增强型场效应管要使它导通一定要在栅极G和源极S之间加一个正向的电压才可以,也就是说Ugs这个电压要大于零,并且要有一定的电压值才能使这个场效应管充分导通,其元件符号和工作结构示意图如下图所示。


方波信号产生电路
方波信号产生电路可以用分立元件实现,也可以用集成电路实现,我们最常用的是一种名叫NE555集成定时器芯片通过外围的一些电阻和电容构成一个方波产生电路,这种芯片的工作电压范围比较宽,从1.5伏到16V都可以工作。为了使NE555芯片的第三脚能够输出一定功率的方波驱动信号,最好给这个芯片加12V伏的电压,这样第三脚就可以输出大约8V的电压了,当输出高脉冲的时候就可以使场效应管充分得到导通。其工作原理图如下图所示的那样。 (责任编辑:admin)
