三极管放大电路中，在输入交流信号时，三极管的基极电流ib只是大小发生变化，方向并不会发生变化，即使在交流信号的负半周，Ib也不会从发射极流到基极。我们来看下图所示的三极管放大电路。

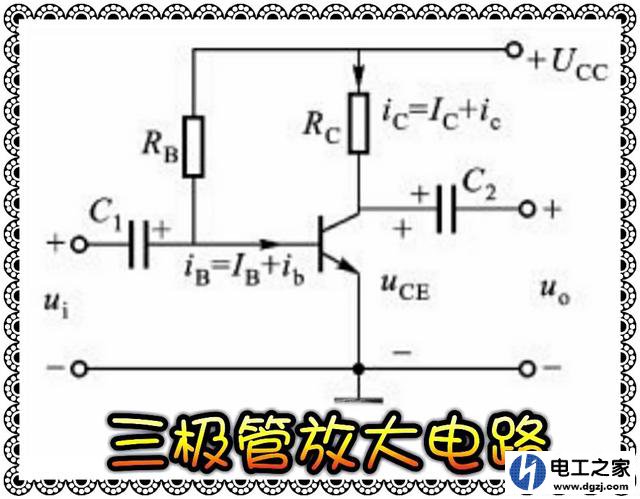

三极管放大电路。
上图是一个NPN型三极管构成的简单放大电路。我们知道，三极管的发射结可以视为一个二极管，也存在着死区电压，对于硅三极管来说，这个电压约为0.5V，也就是说，若用硅三极管构成放大器，在未加偏置电压时，输入电压若小于0.5V，三极管将处于截止状态，无法放大信号。
为了使三极管能够放大微弱信号，通常给三极管加上上图所示的偏置电阻Rb，使三极管在静态（即无交流输入信号）时，其发射结也有一个0.6V左右的正向直流偏置电压，从而避开了发射结的死区电压。

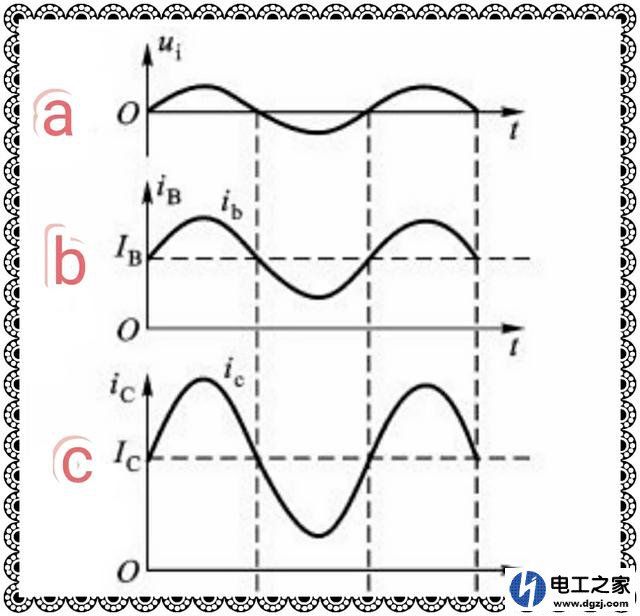

三极管放大电路中ib与ic的波形。
当三极管基极有上图a所示的微弱的交流信号电压（譬如，10mV）输入时，这个交流电压便叠加在0.6V左右的偏置电压上，使三极管发射结电压在0.6V上下波动。在交流信号的正半周时，发射结电压高于0.6V；交流信号负半周时，则低于0.6V。也就是说，虽然三极管基极输入的是交流信号，但其发射结电压始终为直流电压（脉动直流），流过发射结的交流电流ib也是叠加在静态基极电流Ib之上变化的（波形如上图b所示），交流信号的负半周时并不会从发射极流向基极。
