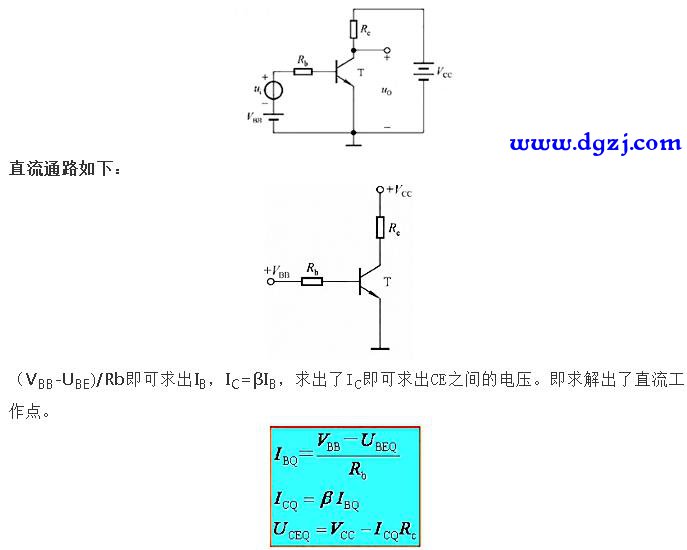

1.放大电路的分析方法 放大电路的分析方法就是如何求解该放大电路的静态工作点和动态参数。 首先需要将放大电路的直流通路和交流通路分解开来。 直流通路是直流电源作用的通路，用于求解静态工作点。①令信号源电压Us=0，但保留其内阻Rs；②电容开路；③电感相当于短路（线圈电阻近似为0）。 交流通路的信号作用的通路。①大电容相当于短路；②直流电源相当于短路（内阻为0）。 2.基本共射放大电路的直流通路和交流通路  通常认为UBE之间的电压是已知的。VBB越大，UBEQ取不同的值所引起的IBQ的误差越小。 (责任编辑：admin) |
