电路板上的线路怎么相通的

时间:2022-01-28 10:06来源:未知 作者:admin 点击:

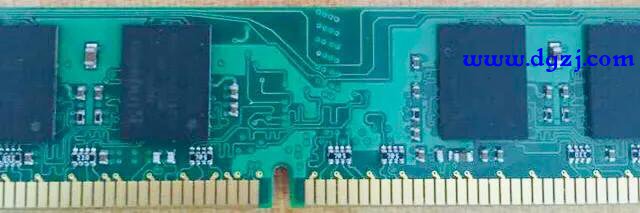

1、现在的高科技 电子 产品都是机器手集成制造的,由于体积小巧,电子元件多,排布复杂,有好多线径都隐于电路板夹层内,看线路图是直线的,可在电路板上只能绕道才出现转弯。

1、现在的高科技电子产品都是机器手集成制造的,由于体积小巧,电子元件多,排布复杂,有好多线径都隐于电路板夹层内,看线路图是直线的,可在电路板上只能绕道才出现转弯。
2、要想把所有元件分类分组连接起来,其连线必须绕过挡道的零件,你可以看芯片集成脚依次伸出的连线。

3、见到有规则的蛇形线路,其中有屏蔽防干扰作用,有的起到对等电阻降压和限流的作用,它们的共性,没有大电流通过,从观看分散的铜箔面积大小,而识别出元件的输出功率。
4、见到的那些相连的不规则的面积宽大的铜箔板面,多为电板中的负极,因为凡是各大分支元件都要通过大面积大电流会在负极产生闭合回路。
