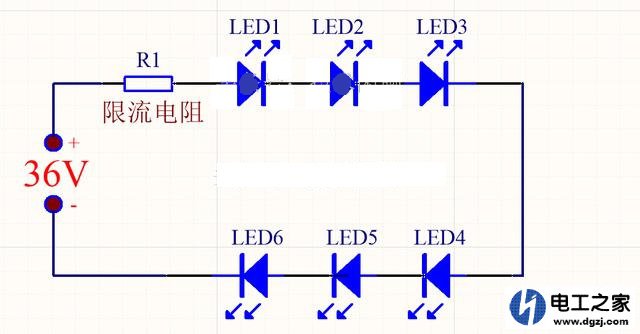

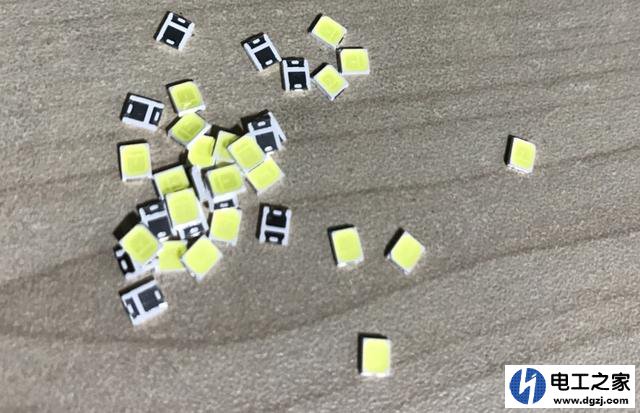

使用36V电源点亮6个LED灯珠，为了提高电源的利用率，一般是将6个灯珠串联，6个LED灯珠串联后其总压降为：3V*6=18V。  电压驱动LED灯珠原理 白光照明LED灯珠的功率有许多中规格，有0.2W、0.3W、0.5W、1W、2W、3W等，由提问者提供的LED灯珠封装可知该LED灯珠的功率一般0.2W、0.3W左右，若为0.3W的LED灯珠，那么其最大工作电流为100mA，一般5mA~100mA范围内LED都能正常工作，只是亮度不同而已，电流越大其亮度越大。 若以LED灯珠的工作电流为50mA计算，那么限流电阻R1=18V/50mA=900Ω，该电阻的功率为P=U^2/R=18*18/900=0.36W，若选择贴片电阻，必须选择1210封装以上的，因为1206封装的电阻功率只有1/4W，0805封装只有1/8W，1210封装的电阻1/2，功率更大的有1812、2010、2512等。  LED灯珠 总结：电压驱动LED灯珠的原理比较简单，串联限流电阻即可，通过灯珠串/并关系计算限流电阻的大小。特别注意需要考虑电阻的功率，否则很有可能误选择过小功率的电阻而导致电阻过热烧毁。 (责任编辑：admin) |
