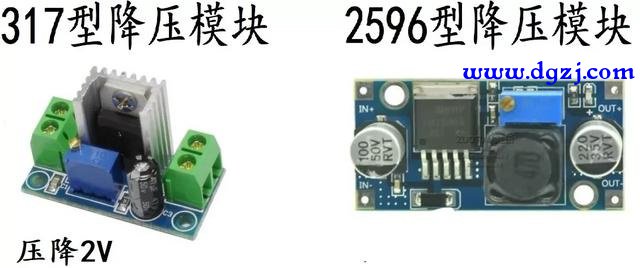

现在有很多集成电路块或DC一DC变换电路，都可以对直流电压来进行调节。但多数电路要达到输入15V，输出6～15v很难做到，因为电路本身会存在压降。如必须要达到零压降，就要使用“升降压”型电路，但价格稍贵一些。 这种电路大体上分为两类: 一是线性类，二是开关电源类。线性电路最典型的代表是LM317，输出为1.25～37V。它的最大优势是成本低、电路简单、输出电流干净对外无干扰。缺点是只能用于降压型电路。最小压差为2Ⅴ，且效率随压差增加而下降。因为这种电路从本质上讲就是一个自动可调电阻，故不适合高压差电路。  再有一种是开关电源型。比较常见的是用LM2596模块组装的降压型可调DC一DC转换电路，效率可达90%以上。它的输入电压3.2～46V，输出1.25～35Ⅴ。这种成品模块网上有售，价格很便宜。不建议自已制作。因内部有65Khz振荡器，线路看似简单但布局要求很高，搞不好会造成自激，无法正常工作。 (责任编辑：admin) |
