12v直流变220v交流电路设计思路

时间:2020-05-26 11:01来源:未知 作者:admin 点击:
12伏变220是可以的,但是我们的知道你的用途,也就是说功率是多少。行为这就涉及到产品设计选型了。如果你是要自己设计有一个比较成熟的方案,芯片也不贵,TL494推挽芯片有一副原

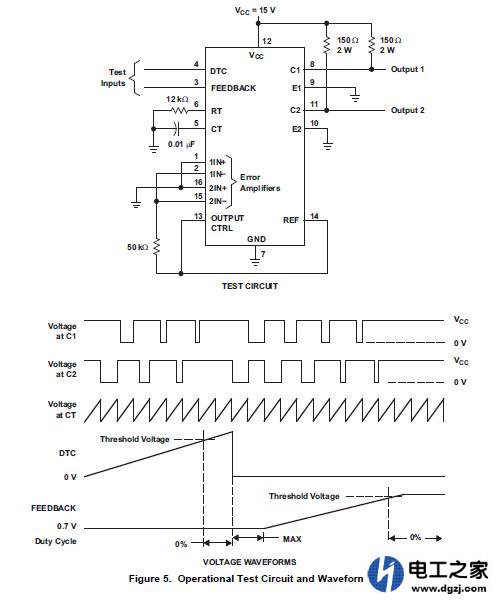

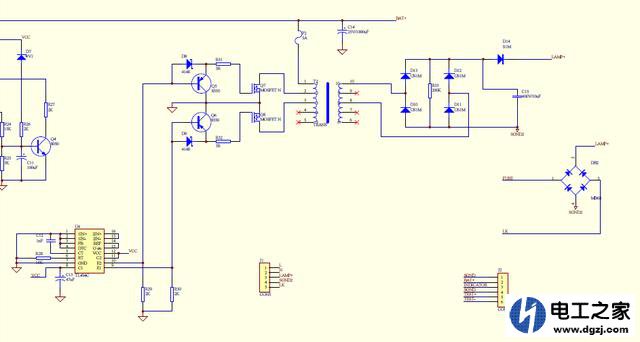

12伏变220是可以的,但是我们的知道你的用途,也就是说功率是多少。行为这就涉及到产品设计选型了。如果你是要自己设计有一个比较成熟的方案,芯片也不贵,TL494推挽芯片有一副原理图可以参考设计如图。不过他可以产生220伏的交流电,但是频率应该比50赫兹高的,如果你是必须要50HZ,不建议用这个方案。
如果你必须要组50赫兹的220伏的交流电,那你要换一个方案,你要首先要产生一个50赫兹的交流信号幅值可以调节的然后通过运放去驱动三级管来驱动工频变压器初级然后通过对输出监控调节输入的幅值,通过闭环控制来产生稳定的电压。

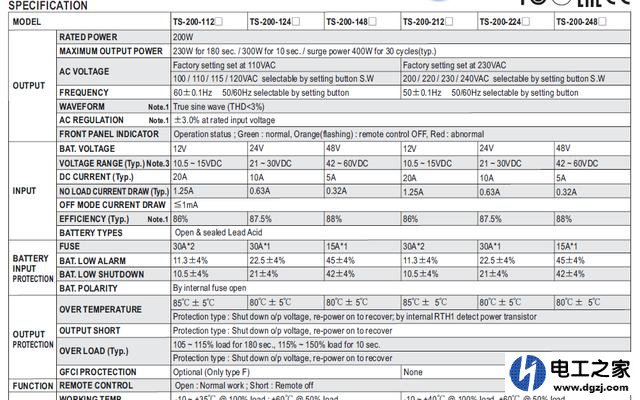

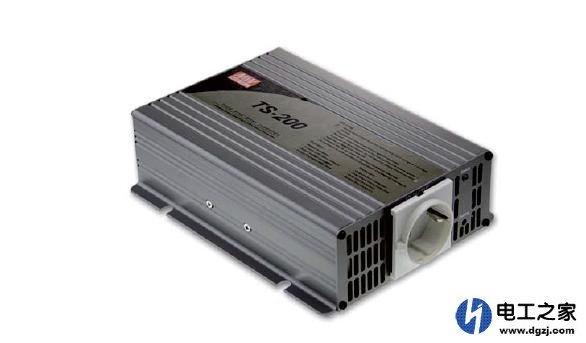

如果你是想要购买一个逆变器,我建议购买明纬电源,他是专业做电源的。我选了一款TS-200-212C。外观如图所示他是一款12伏直流逆变升压到交流220伏的电源,功率200W有标准的三芯插头,不用考虑接线问题。当然价格也不斐。大约200大洋把。如果你用途功率不大,那你可以选小一点的。毕竟成本也很重要的。可以参考下图电源参数。
12v直流变220v交流电路设计思路
12v直流变220v交流电路设计思路
12v直流变220v交流电路设计思路
12v直流变220v交流电路设计思路
