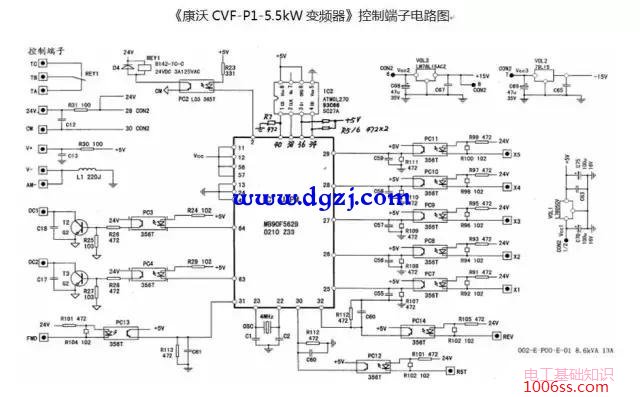

本图主要为变频器的控制端子电路、外部存储器和晶振电路等。在变频器的修理和测绘过程中，因用户取机使我无法将P型机的CPU主板一直绘完，不得已测绘了P型和G型机的两种CPU主板电路，幸好两种机型的CPU主板电路是一样的（感觉应该是呀），便将各部分电路合画在一起了。错误责任，我自承担。
将控制信号的输入和输出电路做得稍微讲究一点的话，还是不要直接输入、输出的好，起码得用光电耦合器隔离一下。光电耦合器的使用，不仅使控制端子与CPU之间有了电气隔离的安全性，也使电路的抗干扰能力大为增强——小幅度电压信号的扰动被光耦器件“隔离”了。
X1-X5：多功能信号输入端子，端子与CM闭合有效，端子的具体功能可由参数设定。可通过参数设置如多段速指令、频率通道选择、正反转点动控制等，能使变频器适应用户的多种控制方式，加强了控制上的灵活性。FWD、REV、RST也为数字信号输入端子，但其功能已被指定，只可用作变频器的起、停和故障复位控制，不能通过参数另行修改了。输入信号经光电耦合器隔离，输入侧为24V供电，当输入端子与CM闭合时，形成了光耦器件的输入电流，输出侧三极管导通，将+5V高电平信号加到CPU的引脚。这也是变频器控制端子经常采用的电路形式和供电方式。CPU引脚都接有与地相连的下拉电阻，在无信号输入时为低电平。下拉电阻与电容又接成消噪电路，具有抗干扰效果。
由开关电源次级绕组整流滤波电路输出的+8V电压经VOL1（L7805CV）稳压输出+5V电源，供CPU。开关电源电路输出的+18V、-18V供电，也分别经VOL3（LM78L15ACZ）、VOL2（79L15）稳压成+15V和-15V供保护控制电路。
CPU的2脚输出低电平变频器运行（或故障）信号，由PC2驱动继电器REY1，再由端子触点输出，经外接指示灯或继电器等器件，显示变频器的运行（或故障）状态。
CPU的22、23脚外接4MHz晶振，与内部振荡电路一起，产生CPU工作所需的基准时钟。
CPU，又称为中央处理器，内部一般由运算器、控制器、内存储器、输入/输入设备及接口电路及总线组成，但随技术的进步和更新，其功能和结构均在不断扩充中——将原来CPU外围的电路也集成于器件内部。将其硬件设备扩充到一定的规模，而使之能独立完成一个较复杂的控制功能，此器件即被称为微处理器了。在微处理器家庭中，为适用于某一应用领域，在硬件构成上——有别于通用型微处理器（如80C51）——有一定的独特性，如本文特指的变频器经常采用的微处理器，具备六路PWM波输出功能，能实现特定的控制功能，又被称为微控制器，别名：单片机。因业内人士一般将变频器单片机的电路板之为CPU主板，从约定俗成和定义简洁的方面考虑，也将微控制器（单片机），姑且称之为CPU了。
CPU的34-40脚与IC2相连接。IC2为串口EEPROM存储器，为标准三线串行接口，容量4k，动作电流1mA，备用电流5uA，擦/写次数大于10的6次方，数据保存时间大于200年。用户在应用中，经常要将相关参数进行调整，并且改变后的参数值能为变频器所记忆。IC2即是为完成这一任务而设的。如停电后用户的设定值丢失，须检查IC2及相关电路。
CPU主板的故障率相对较低，约占总故障率的20%以下。故障多发生在故障检测电路的控制端子电路上。控制端子的故障多为用户误接入高电压，而将端子供电24V烧坏，端子输入电路开路损坏和光电耦合器的输入侧电路损坏。故障检测电路（电压、电流检测的后续电路、温度检测电路）损坏时，就有点故意捣乱的意思了，明明主电路是好的，却报出“输出短路”故障或输出缺相故障，明明风扇是好的，却报出过热故障等，使变频器不能投入正常运行。 (责任编辑：admin)
