PLC控制柜的特点及功能

时间:2022-01-30 11:11来源:未知 作者:admin 点击:

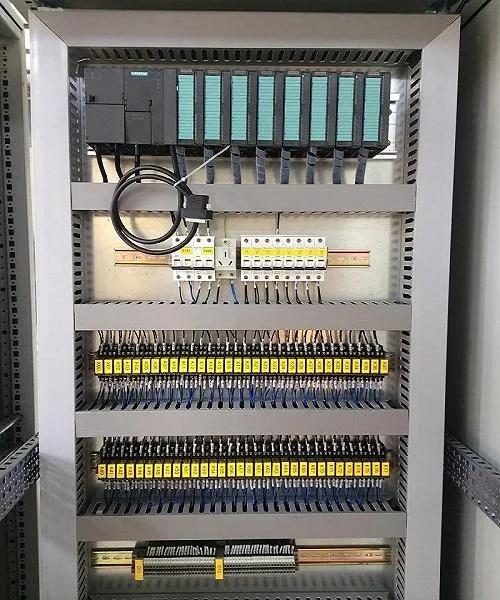

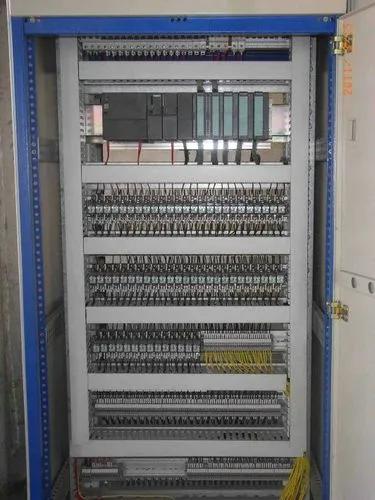

PLC控制柜是一种专为工业应用而设计的控制器,里面包含了电源输入、熔断器、供PLC输入工作电压的直流 开关电源 、各种型号的直流 继电器 、隔离 变压器 、以及各种模拟量输入模块

PLC控制柜是一种专为工业应用而设计的控制器,里面包含了电源输入、熔断器、供PLC输入工作电压的直流开关电源、各种型号的直流继电器、隔离变压器、以及各种模拟量输入模块、模拟量输入接线端子,光电开关等以及各种信号指示灯,并且按照规定将这些输入、输出接线用梅花管标记着,便于依葫芦画瓢。整个内部摆设清晰整洁,一目了然。驱动部分与弱电控制分开,只要懂得工业自动化设备控制的使用者,一看就明白工作
原理。另外,如果PLC里面附加变频器控制,则里面会加持有收入输出电抗器等一系列抗干扰装置。
PLC控制柜的特点及功能
控制柜中的PLC它主要有以下特点。
①可靠性高,抗干扰能力强。PLC以单片机为核心,在硬件和软件上采取了一系列抗干扰措施,可直接安装于工业现场而稳定可靠地工作。目前PLC的平均无故障工作时间可达30万小时以上。
②控制功能强。PLC具有逻辑判断、计数、定时、模拟/数字(A / D)和数字/模拟(D / A)转换功能,能完成对模拟量的控制和调节,能进行数据传递,比较和逻辑运算,四则运算和乘方运算,以及逻辑算术移位,数据检索,转换等;PLC可以和计算机,打印机及多台PLC等相连,互相通信、集中管理,分散控制等。
③编程方便,易于掌握和使用。PLC采用与继电器电路相似的梯形图编程,直观易懂。
PLC控制柜的特点及功能
④通用性强,程序修改方便。PLC可利用各种硬件装置来组成各种控制系统,用户不必自己再设计和制作硬件装置。用户在硬件确定以后,可根据不同生产工艺要求,随时对程序进行修改,不必改变PLC的硬件设备。
⑤安装、调试方便。由于PLC中包含大量的中间继电器,时间继电器、计数器等“软元件”,又用程序代替了硬接线,因此大大减少了接线工作量。PLC的编程可根据生产工艺要求事先在实验室中进行并作模拟调试。
⑥维修方便。PLC具有自我诊断,监视等功能,对其工作状态,故障状态,1/0的状态均有显示(LED指示灯),一旦发生故障就很容易查明并作出处理。

(责任编辑:admin)
