三菱plc电池在哪里?怎么更换

时间:2019-09-19 11:08来源:未知 作者:admin 点击:
三菱PLC的型号有许多种,电池的种类和更换方式也不一样,在PLC的硬件手册中会专门讲述电池这以模块,主要包括电池的作用、规格、电池的使用、电池的更换和注意事项,每一项都讲

三菱PLC的型号有许多种,电池的种类和更换方式也不一样,在PLC的硬件手册中会专门讲述电池这以模块,主要包括电池的作用、规格、电池的使用、电池的更换和注意事项,每一项都讲述的很清楚。我们以三菱FX系列的PLC简单叙述下电池更换方法。

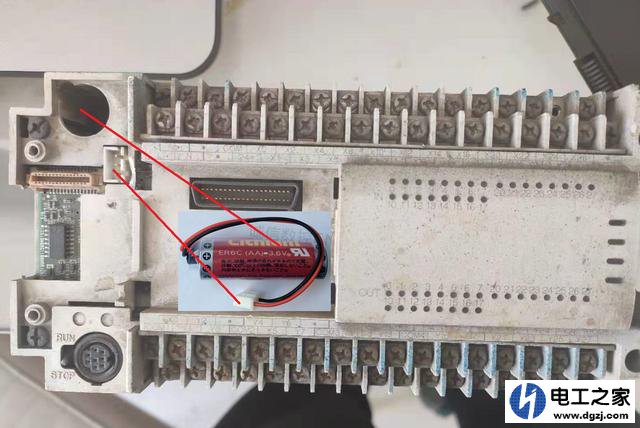

FX2N型的现在已经停产,它的电池为F2-40BL型与我们的5号电池尺寸差不多采用的是锂亚硫酰氯电池额定电压是3.6V,如果电池没电可能导致PLC的程序丢失造成故障报警需及时更换,方法很简单把原来的电池拆下来,把接线端子插在连接锂电池的接口就可以如下图所示:
三菱plc电池在哪里?怎么更换

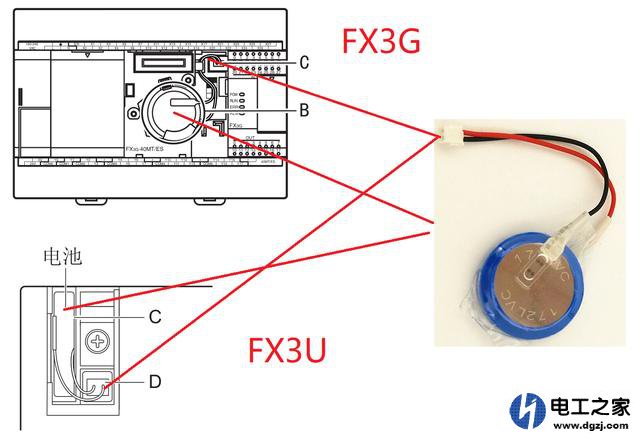

现在的FX3G和FX3U已经完成代替原来的FX1N和FX2N型号的PLC,其电池的规格型号也发生了变化,它们用的电池型号都是FX3U-32BL的形状类似纽扣电池,它的额定电压是3V。更换的步骤如下:
1、断开电源
2、取下电池盖板,FX3G是在正面通道2的功能扩展板下面,FX3U是位于左上角的的电池盖板掀起,用手指握住后拆下电池盖板。
3、取下旧电池并拔掉电池用接头,然后装上新电池。
4,把接头接好重新安装电池盖板。
主要注意的是请务必在20秒以内完成电池的更换步骤,否则存储区中的内容有可能会丢失。
三菱plc电池在哪里?怎么更换
以上就是三菱PLC电池该如何更换的方法
