PLC的安装及接线要求

时间:2022-04-12 09:10来源:未知 作者:admin 点击:
PLC的安装及接线要求 ①PLC应安装在符合规定要求的环境中。 ②为便于通风和拆装,PLC周围应留出天于80mm的空间。 ③PLC应立式安装,而不能水平安装,即安装万向就是单元面板上的字能够正

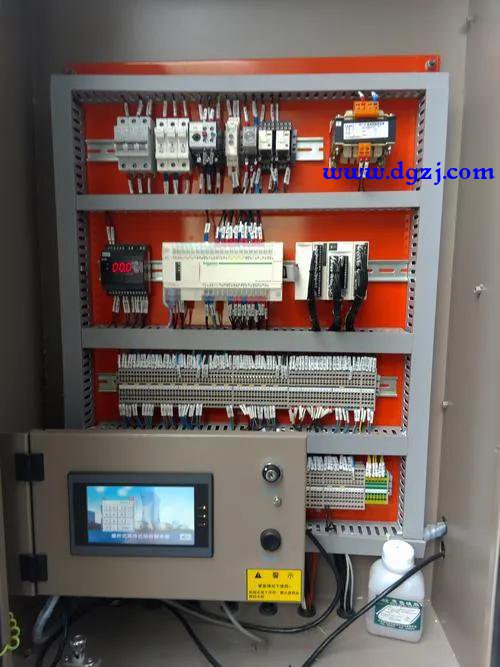

PLC的安装及接线要求
①PLC应安装在符合规定要求的环境中。
②为便于通风和拆装,PLC周围应留出天于80mm的空间。
③PLC应立式安装,而不能水平安装,即安装万向就是单元面板上的字能够正常阅读的方向,否则对PLC散热不利。
④PLC应安装在平整的表面上或机架上,以免基板变形,使电路板元器件承受应力而造成虚焊,引起电路工作不正常。
⑤注意各基板之间保持足够的距离,以利于通风散热。在一般情况下,两个机架之间的距离不小于80mm。
⑥PLC的安装应远离强电磁场,如远离大型电机、电焊机、电力变压器、整流变压器和大功率接触器、电磁铁等设备。
⑦在PLC易遭受强电磁场,静电或其他干扰的场合,应做好屏蔽等抗干扰措施。
⑧如果PLC的外部环境温度高于规定值或将PLC安装在箱,柜内则必须安装冷却风机。
⑨应按规定要求选用和连接电线(电缆),不允许任意改动。

PLC的电源接线要求
①PLC的供电电源应取自电压较稳定的干线或由变电所母线引出的专用线上,以保证PLC的电压质量。若电压波动过大,应考虑加装稳压器或不间断电源(UPS)。
②电源线最好用双绞线,其截面积不应小于2平方毫米,有些PLC要求不小于4平方毫米。此外CPU和I / O负载等应尽可能采用单独电源供电。
③当电源噪声过大时,应接人隔离变压器、阻止噪声干扰进入PLC。
④采用隔离变压器和低通滤波器时,电网电压先经隔离变压器,低通滤波器后再引人PLC。变压器采用双屏蔽隔离技术次侧屏蔽层接中线,以隔离外部电源的干扰:三次侧屏蔽层与PLC系统控制柜共地,隔离变压器的二次线圈不能接地
⑤为防止电网的浪涌过电压窜入PLC,可在PLC的交流输入端接入压敏电阻、浪涌吸收器等,并使这些电子元器件和PLC的接地端分别接地。
⑥PLC对柜内动力线距离应大于20mm。
