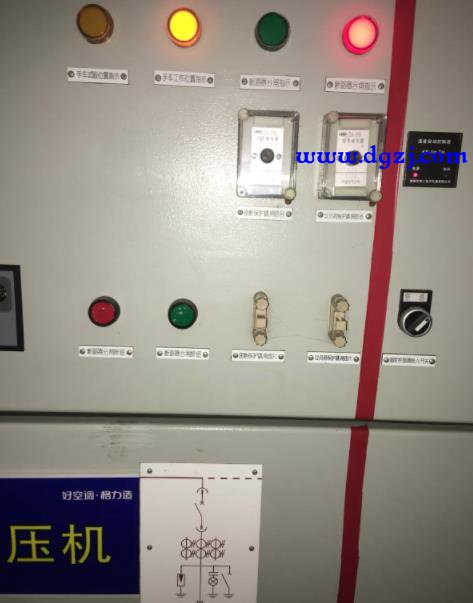

速断和过流都属于电流保护，只是保护的电流范围不同。保护装置通过柜内安装的CT获取电流信号，当检测到采集的电流信号达到保护设定值时，就会触发保护功能跳闸。 速断保护是用于接地或者短路等严重故障情况下启动，当故障电流超过整定值时，保护装置触发跳闸信号开关断开，速断保护是没有延时的，属于瞬时动作保护；而过流保护设定值就比较小，通常就是用于过负荷或堵转等故障情况下启动，当电流达到设定值触发保护动作，过流保护通常是带有延时功能，有反时限和定时限两种延时类型，根据设备类型选择合适的延时类型和时间。  以空压机为例，这是一台10KV电动机，：速断保护设定值应该在电动机8-10倍额定电流，需要躲过电动机的启动电流。而过流保护设定值应该在1.15-1.4之间，需要躲过电动机正常运行电流。 (责任编辑：admin) |
