家用配电箱空气开关和漏电保护器选多大的合适

时间:2019-07-04 15:59来源:未知 作者:admin 点击:
低压220V家庭配电用的总空气开关(断路器)或漏电保护器(漏电断路器)是按照供电方供给用户电源(计量电能表)容量选用(匹配)的,如果无电源容量限制的话是按照进户电源线的

低压220V家庭配电用的总空气开关(断路器)或漏电保护器(漏电断路器)是按照供电方供给用户电源(计量电能表)容量选用(匹配)的,如果无电源容量限制的话是按照进户电源线的安全载流量来选用(匹配)的。
而总断路器或漏电断路器下一级的各个配电线(回)路的断路器或漏电断路器是按照各个配电线(回)路的大概负载功率并留有一定余量来选用合适负载功率载流量的配电导线、之后就是按照各个不同安全载流量的配电线(回)路始端装设相应脱扣电流值的单极或单极+N又或双极断路器、及单极+N或双极漏电断路器来保护导线安全。(说明一点;为了防止越级跳闸造成大范围断电,下一级各个配电线“回”路断路器及漏电断路器的脱扣电流值不得大于总断路器或总漏电断路器的脱扣电流值。)

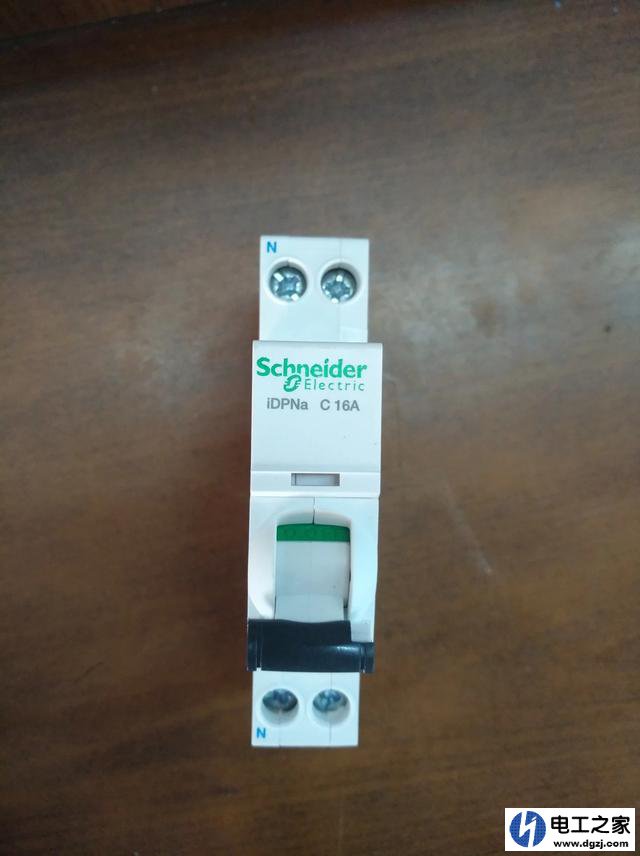

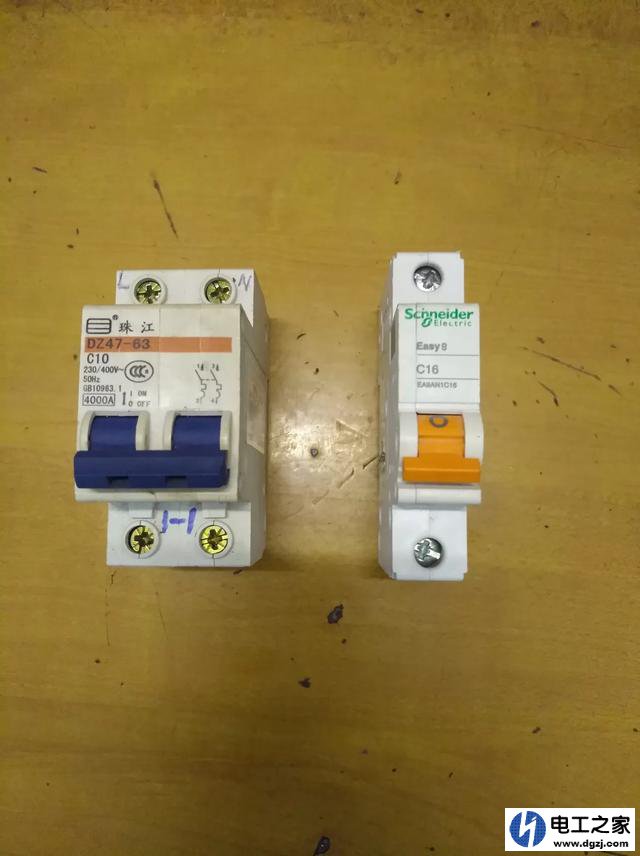

双极断路器及单极断路器及单极+N断路器如下图;
家用配电箱空气开关和漏电保护器选多大的合适
家用配电箱空气开关和漏电保护器选多大的合适

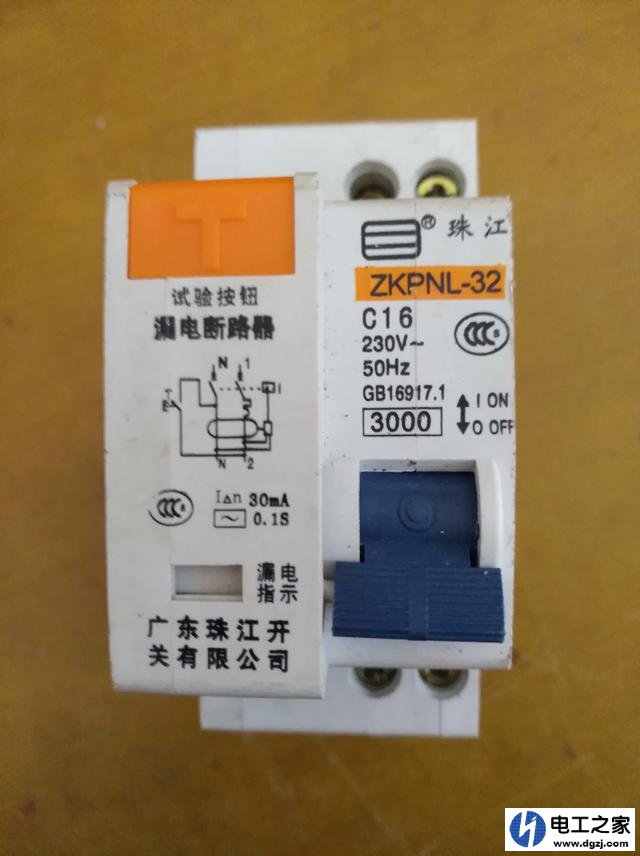

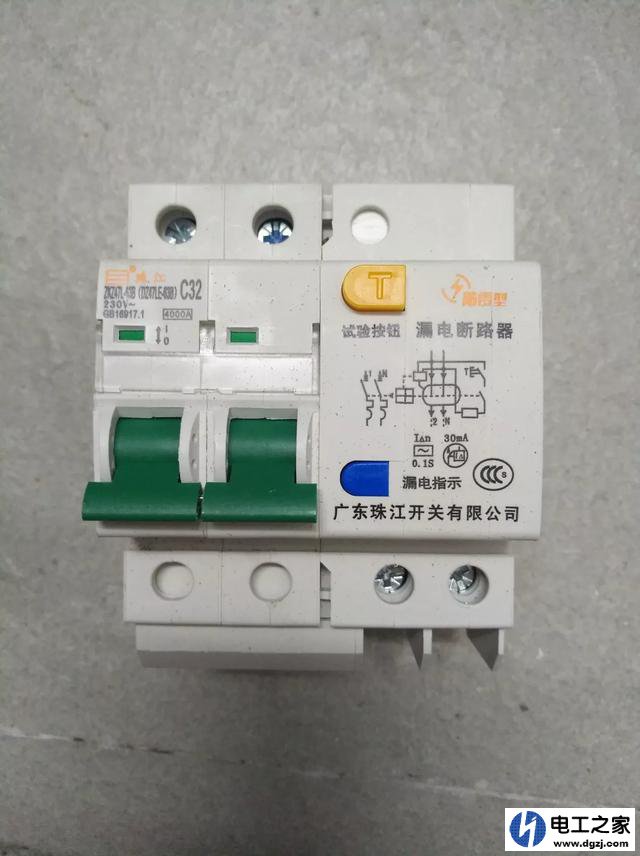

双极漏电断路器及单极+N漏电断路器如下图;
家用配电箱空气开关和漏电保护器选多大的合适
家用配电箱空气开关和漏电保护器选多大的合适
下面是低压220V不同负载功率配电线(回)路应该匹配多大铜芯导线、并匹配多大断路器或漏电断路器脱扣电流值的数据;(前面的数字是各种规格铜芯导线截面积、后面的数字是匹配相应脱扣电流值的断路器或漏电断路器脱扣电流值A、括号内是可负载功率W);
1平方毫米=6A(1300W左右)
1.5平方毫米=10A(2200W左右)
2.5平方毫米=16A或20A(4000W左右)
4平方毫米=25A(5500W左右)
6平方毫米=32A(7000W左右)
10平方毫米=40A或50A(10000W左右)
16平方毫米=80A(17000W左右)
35平方毫米=100A(22000W左右)
最后说明一点;为了断路器或漏电断路器耐用与运行可靠、减少能耗,选用断路器或漏电断路器不但要质量可靠、而且如果需要其脱扣电流值接近或等于断路器或漏电断路器壳架触点容量的话;那就应该选用大一级壳架触点容量的产品。即是说;如果需要选用50A或63A脱扣电流值的断路器来保护导线安全的话;那就不应该选用其壳架触点容量是63A的产品、而是应该选用壳架触点容量是100A的、脱扣电流值是50A或63A的产品。
