配电箱互感器三个为一组安装为什么有安装两个

时间:2020-09-05 22:37来源:未知 作者:admin 点击:
在配电箱或者电表箱中我们经常见到的互感器都是三个为一组安装,但是为什么有安装两个或者一个的情况呢? (一)了解一下互感器 互感器是一种特殊变压器,可以分为电流互感器

在配电箱或者电表箱中我们经常见到的互感器都是三个为一组安装,但是为什么有安装两个或者一个的情况呢?
(一)了解一下互感器
互感器是一种特殊变压器,可以分为电流互感器TA和电压互感器TV。

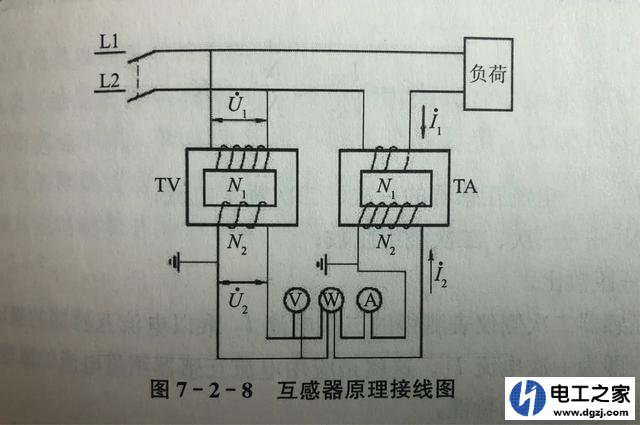

配电箱互感器三个为一组安装为什么有安装两个或者一个的情况
互感器主要作用就是协助计量仪表测量数值和保护人身和设备安全。互感器将一次系统高电压、大电流转变为低电压、小电流,使计量仪表和继电器小型化,同时使二次侧设备和人员远离高压。
(二)互感器的接线
1.因为电压互感器我们不常见到和使用,所以简单介绍一下电压互感器。

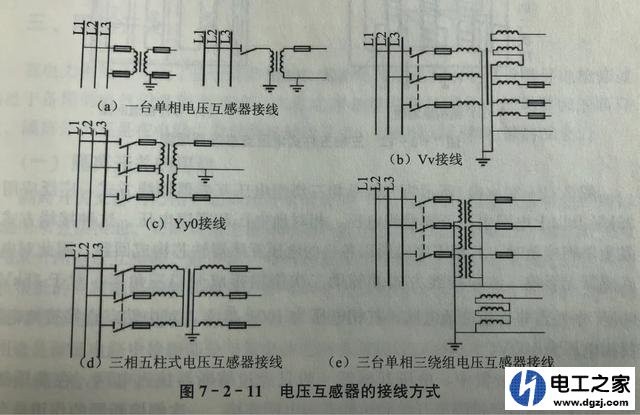

配电箱互感器三个为一组安装为什么有安装两个或者一个的情况
电压互感器有单相和三相两种,三相一般只制成20kV及以下等级。在三相电力系统中通常需要测量线电压、相对地电压和单相接地故障时的零序电压,通过上图四种接法可以测量所需数值。
2.电流互感器是我们常用的,主要说一下电流互感器的接线。

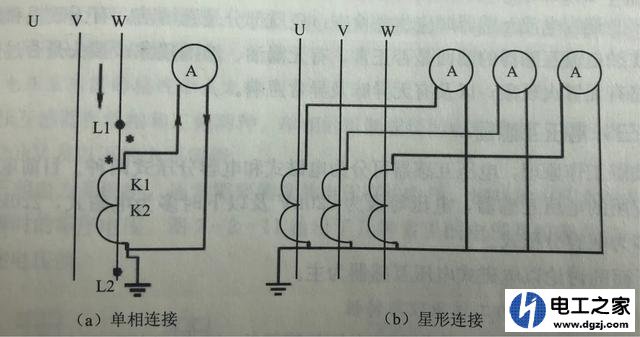

配电箱互感器三个为一组安装为什么有安装两个或者一个的情况
这个是我们最常见的接线方式。
单相连接适用于三相对称负荷,只需测量一相电流。
三相完全星接适用于三相不对称负荷,通过测量三相来监测各相负荷不对称情况。
电流互感器的接线还有:

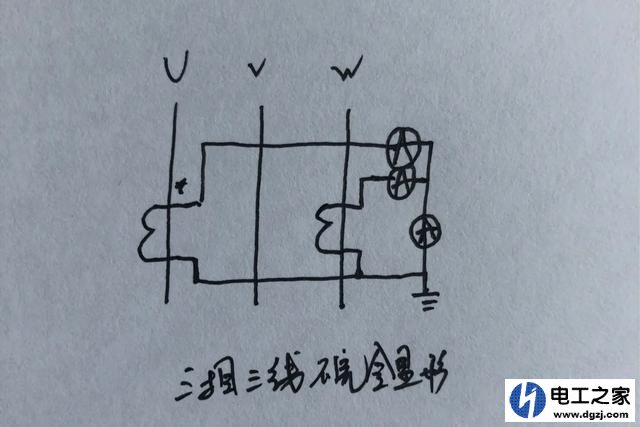

配电箱互感器三个为一组安装为什么有安装两个或者一个的情况
这种不完全星形接线仅用于三相三线制,通过三相矢量和为零,通过A相和C相数值算出来B相。

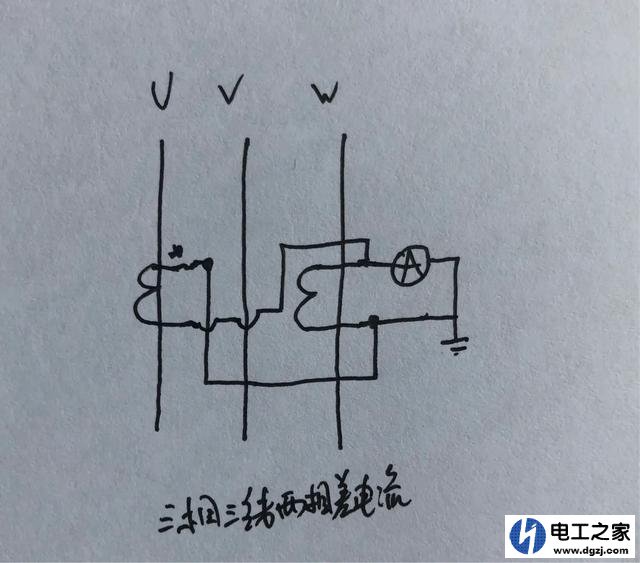

配电箱互感器三个为一组安装为什么有安装两个或者一个的情况
这种两相差电流接线也是用于三相三线制电路,可以用一块继电器显示相间短路故障。
还有其它的接法,就不一一写出了。
小结:电路中需要根据不同的接法、不同的功能需求选择必要的接线方式,这就是为什么互感器使用数量不一样的原因。
