配电箱一般可分为低压电力配电箱和低压照明配电箱，那么低压照明配电箱又可分为企业车间里的照明配电箱和家庭住宅照明配电箱，下面说说配电箱的接线方法。

企业车间照明配电箱
在企业中，如果生产车间比较小一般把照明线和动力线都装配在同一个配电箱（柜）中，用三相断路器作为电源总开关，三相漏电保护器用于后级线路和设备的漏电保护作用。电源零线进入电箱后直接接在零线排上，那么保护零线黄绿双色PE线进入配电箱后直接接在接地排上。

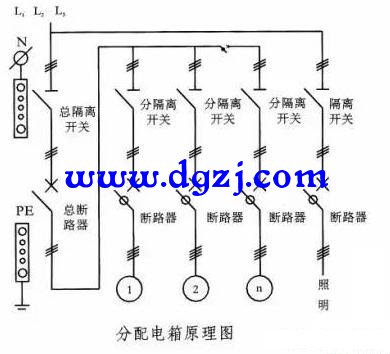

在布线时要注意经过漏电保护开关后的零排和经过漏电保护开关后的相线和中性线不要同漏电保护开关前的相线和中性线混接。所谓配电箱开关并线接法是指从总断路器出线之后接到各个分离开关时就是使用了并线接线的方法，在小型的配电箱中为了接线方便会经常使用汇流排实现并线接法，其原理图如下图所示。

家庭住宅照明配电箱
在家庭住宅照明配电箱一般是用漏电保护开关和断路器组合使用，然后给家庭里的各个用电器具供电。这种方式不但对线路具有短路、过载和漏电保护而且还可以实现对分路的分断，实现对家里的照明、插座和空调等的分路控制。在家庭照明配电箱中一般用单相的保护开关作为电源的总开关，要求其漏电的动作电流在30毫安，其动作时间要小于0.1秒才行，但是它的额定电流就需要根据家里的实际负荷来选择了，根据我对自己家里的配电箱中的总漏电保护开关的观察，可以看到一把家庭所用的总的漏电保护开关用DZ47/60-C40的规格就可以了。 (责任编辑：admin)
