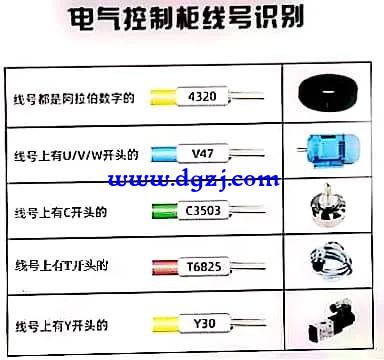

现在的电气控制柜的线号都是有行业符号的，一般电气工程师们在设计电路图都必须进行标注符号和阿拉伯数字，其他的字母代号也是有章可循的。例如下图所示的一些常用的线号

①线号上都是阿拉伯数字的都是控制回路线，例如4320；
②线号上标注有英语字母的U/V/W开头的都是至电动机的，例如V47；
③线号上有C开头的都是至控制速度的电位器上的，例如C3503；
④线号上有T开头的都是至温度传感器的，例如T6825；
⑤线号上有Y开头的都是至电磁阀的，例如Y30。

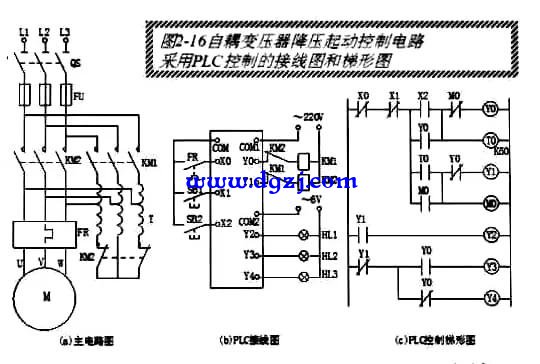

其他的线号如此类推，举一反三。如果是有PLC的，它们的输入部分用X₀、X₁、X₂等表示，它的输出则用Y₀、Y₁、Y₂等表示。另外主回路的电源输入回路则用L₁、L₂、L₃表示，零线N表示。交流接触器用KM表示，控制交流接触器多的时候用KM₁、KM₂、KM₃……表示。如果控制电路图中涉及到变频器，它们也会用变频器的R/S/T表示电源输入，它的输出至电动机的也是用U/V/W表示，变频器控制电动机多了，则根据电动机的数量在英语字母下面添加数字表示它们控制对象。

万变不离其中和，无论电路图有多么复杂，初学者最好是用记号笔在标签上将被控制元器件的标注好，贴在上面，确保万无一失即可。
如果是伺服电机控制，它的控制器中包括交流输入电源，输出至伺服电机的线，还有信号采集的光电传感器几只，无论它有多少，严格按照电路图中的标注，慢慢来，这样就不会出问题的。
