380V低压联络柜原理图及控制方式
380V低压联络柜即低压母联柜，在1段和2段低压母线之间设置，当1段或2段电源段检修或故障时才投运，1段和2段变压器高压侧来自电压和频率有差异的两段高压母线，故1段和2段进线柜正常运行时母联绝不允许投入，若母联投入使用时1、2段三级负荷切除保证单段进线柜带全部1、2段负荷的可靠运行，1、2段进线柜和联络柜之间设有电气互锁。

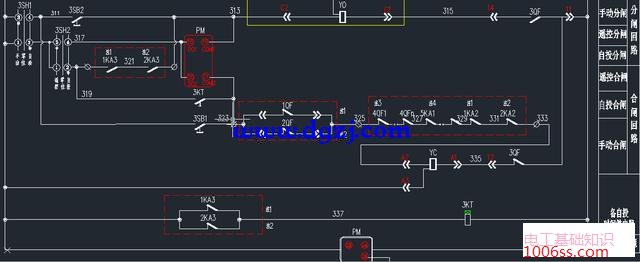

母联柜控制图如下所示：

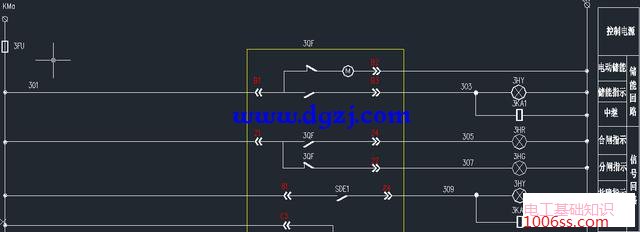

黄色框内为母联柜断路器3QF储能、故障、运行辅助触点，YO、YC为分合闸线圈。
红色虚线框内1KA3为1段母线线电压正常时电压继电器中间继电器触点，2KA3为2段母线线电压正常时电压继电器中间继电器触点，1QF为1段进线柜断路器运行辅助触点，2QF为2段进线柜断路器运行辅助触点，注3、注4为1、2段三级负荷抽屉运行状态辅助触点，1KA2为1段进线柜断路器保护故障中间继电器，2KA2为2段进线柜断路器保护故障中间继电器。以上信号点引自1段和2段进线柜及三级负荷抽屉柜。
3QF的一开一闭辅助触点串联的分合闸线圈回路中，分合闸到位时将线圈回路断开。
PM为多功能仪表，自带开关量输入、输出点和通讯接口。
3KT备自投时间继电器，当1段或2段母线线电压失压时延时母联备投。
母联柜合闸的条件：1段或2段进线断路器有一台未投入运行、1段和2段三级负荷未投入运行、1段和2段进线断路器未保护性故障。
母联柜控制方式：手动分合闸、自动遥控分合闸、自投分合闸。
1、手动分合闸：将选择开关3SH1打到手动位置，通过按钮分合闸，满足母联柜合闸条件时合闸有效。
2、自动遥控分合闸：将3SH1打到自动位置、3SH2打到遥控位置，电力监控后台操作控制PM输出来实现母联断路器分合闸，满足母联柜合闸条件时合闸有效。
3、自投分合闸：将3SH1打到自动位置、3SH2打到自投位置。当1段和2段低压进线柜母线线电压都未失压时，母联断路器自动分闸；当1段或2段进线柜任一线电压失压时备自投时间继电器3KT得电开始延时动作，时间到3KT开点闭合自动合闸母联断路器，满足母联柜合闸条件时合闸有效。
