低压配电验电接地环及连接规范图解

时间:2018-06-25 09:50来源:未知 作者:admin 点击: 次
低压 配电 验电 接地 环及连接规范图解 1. 验电接地环安装在高压隔离开关和跌落开关之间横担的固定高压引线的绝缘子上或下端50-100mm处，验电接地环应安装牢固、排列整齐。 2. 验电

低压配电验电接地环及连接规范图解

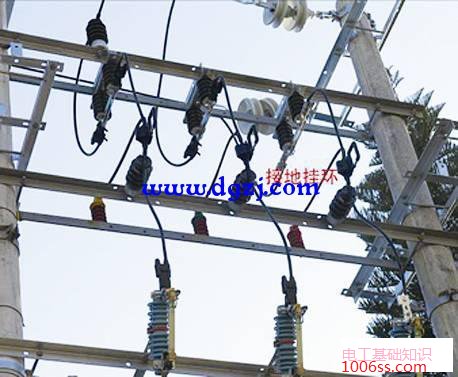

1. 验电接地环安装在高压隔离开关和跌落开关之间横担的固定高压引线的绝缘子上或下端50-100mm处，验电接地环应安装牢固、排列整齐。
2. 验电接地环除挂口裸露外其本体及与导线连接处均应做绝缘处理，且挂口应朝下。
低压配电验电接地环及连接规范图解
验电接地环挂口朝下
电气设备连接
1. 杆上电气设备连接应牢固可靠，一般采用铜铝过渡线夹或压接型接线端子进行连接，线夹应按连接导线的材质、截面选择对应的型号。
2.当引线采用150mm2及以上导线时，应采用双孔固定的端子。
低压配电验电接地环及连接规范图解
铜铝过渡线夹
低压配电验电接地环及连接规范图解
铜铝过渡线夹
