配电箱是我最熟悉不过的一种配电装置了，它的种类很多，我们在家里可以见到简单的家庭照明配电箱，在单位可以见到相对复杂一些的电源配电箱，在工厂企业可以看到更复杂的各种电源配电、控制柜等等。对于我来说，我自己曾经装配过一些配电箱，下面我根据自己在平时工作中所遇到的配电箱来谈谈配电箱的结构和组成。

照明配电箱的内部结构与组成
我们先说说照明配电箱，照明配电箱有家庭用的照明配电箱，还有企业车间用的照明配电箱或者配电柜。

1、家庭照明配电箱结构

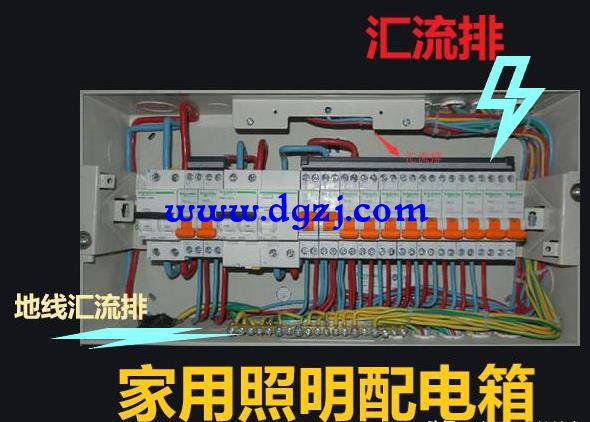

我们家庭照明配电箱主要是对室内用电器具进行供电，在配电箱内常用漏电保护开关和断路器进行组合使用，不同规格的空气开关可以对照明、空调、插座、厨房和卫生间用电等分路的控制。通过与漏电保护器的配合使用，可以对电路完成短路、过载和漏电保护的功能，同时还可以控制分路的通断。通常家庭所用的照明配电箱是可以根据需要自由组合的，它的内部结构主要由单相断路器、漏电保护开关、进线孔、出线孔、接地排、接零线排、固定空气开关和漏电保护器的导轨等部分构成，如下图所示。其中接地排是保护零线PE线汇集的接线点；而零线排主要是电源的工作零线汇集的接线点，所有这些都是照明配电箱的内部结构。

在它的外部结构主要由电箱盖、窗口，它可以根据断路器的多少进行配置。还可以贴上标签，可以用来说明开关作用的。由此可见家庭照明配电箱，结构相对还是比较简单的。 (责任编辑：admin)
