三相四线进户家用电器怎么分配

时间:2019-07-04 15:59来源:未知 作者:admin 点击:
一般来说。首先要看你家庭用电电器的总功率是多少?每个用电电器的功率又是多少?举例来说,咱家庭用电电器的总功率是90kW,那么安装配电箱,分接线路时,因为你安装的是动力

一般来说。首先要看你家庭用电电器的总功率是多少?每个用电电器的功率又是多少?举例来说,咱家庭用电电器的总功率是90kW,那么安装配电箱,分接线路时,因为你安装的是动力400V电路,
也就是三相四线电路,可以你计算一下,考滤每个相线(火线L1,火线L2,火线L3)的功率近可能接近30kw左右(不是绝对的,只是尽可能的用电功率相近),因为三项用电负荷需要平衡么。
三相四线进户家用电器怎么分配
接线时,三相火线配合是400v动力电路,每一相火线L与零线N配合就是220V照明电路。
假设用电器,一拖二空调为220V,功率5000W;柜机算3P的吧,也220V的,3000W一台,三台9000W;挂机2匹的,算它2000W一台,两台4000W;两路照明撑死了3000W(其实一路足够);插座就不好说了,但同时使用的电器,大概功率在5000W左右;空气能热水器1500W左右。这种假设己经基本上算满负荷了,下面来讲电箱如何分配。
三相四线进户家用电器怎么分配

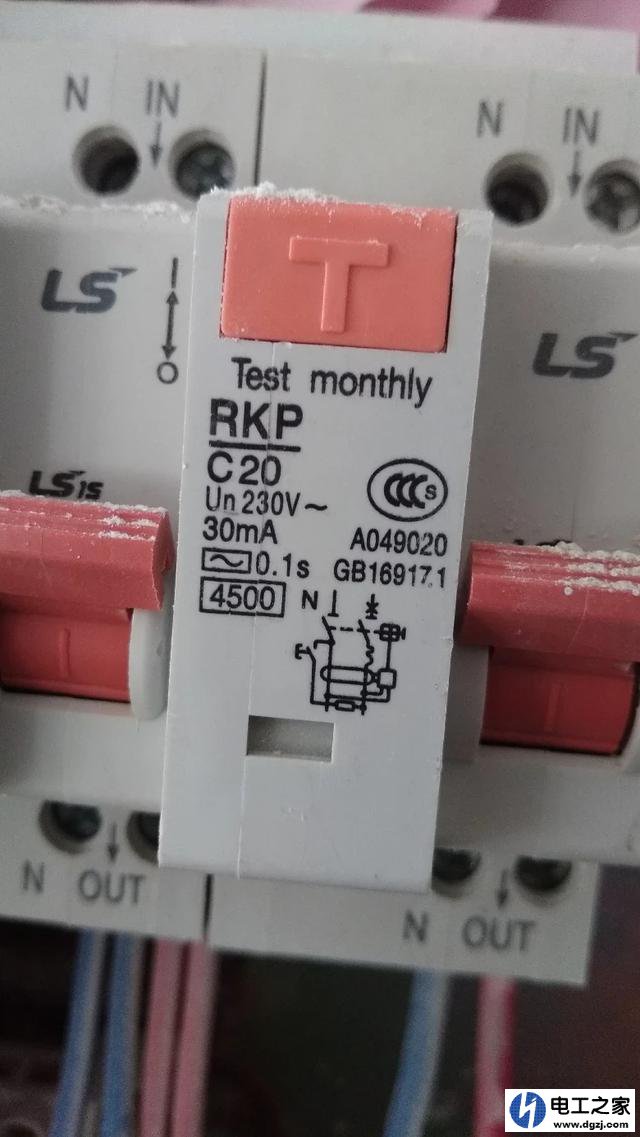

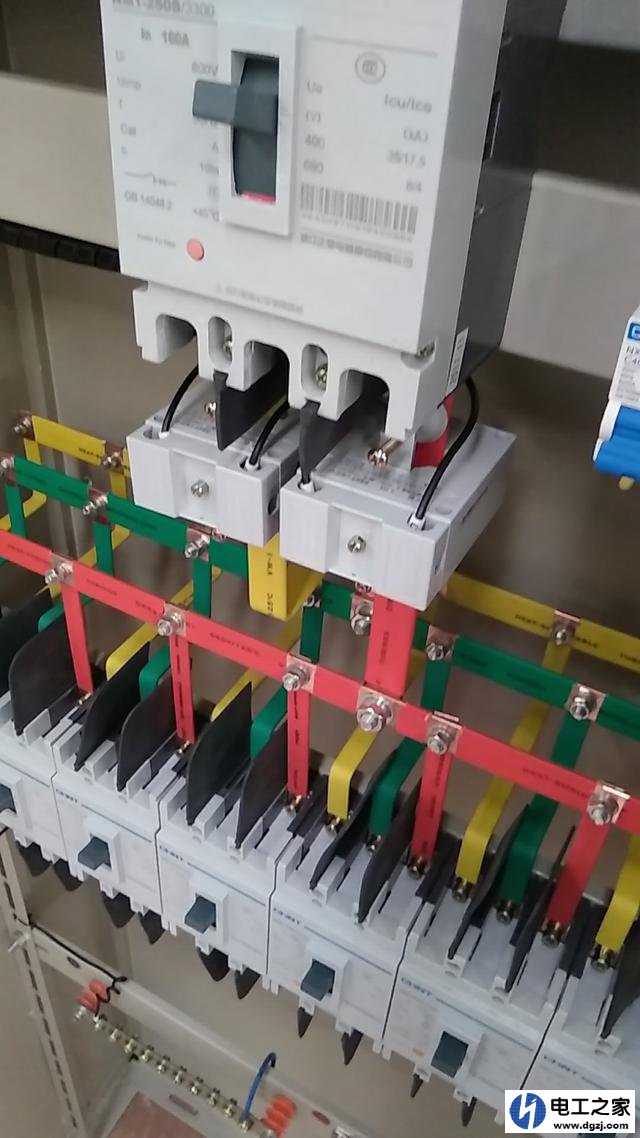

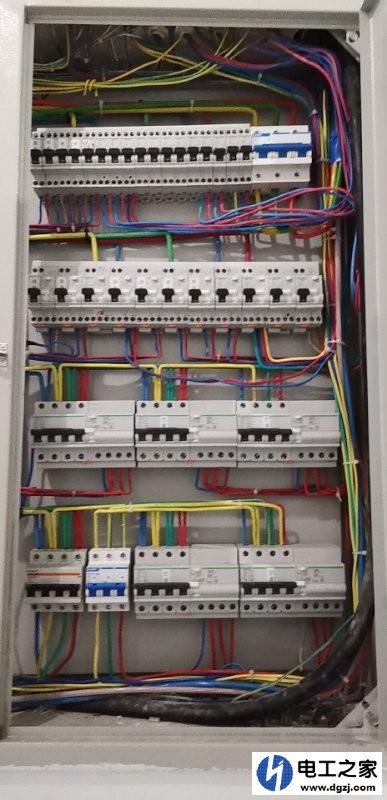

配电箱配置如下,总开配4P63A;一拖二空调单独一路配空开32A;每台柜机单独一路,配空开20A漏电空开;每台挂机一路配16A空开;照明每路配10A空开;插座每路配16A漏电空开;空气能热水器配16A漏电空开。
三相四线进户家用电器怎么分配
再猜一下题主家用电器如何分配的意思,或许听说过,又或许懂得一定的电力知识,知道380V用电有三相平衡这么一回事,所以提了这个似是而非的问題出来。
三相四线进户家用电器怎么分配
顺着你的思路继续猜。
三相可以这么分配,一拖二空调加两路照明加空气能热水器共用一相电(L1),总功率9500W;三台柜机共用一相电(L2),总功率9000W;二台挂机加两路插座共用一相电,总功率9000W。如此,三相基本平衡。
