三相四线配电箱零线和地线连起来了分支开关不

时间:2020-02-18 16:02来源:未知 作者:admin 点击:
个人认为不跳闸是正常的原因如下: 低压的供配电系统根据接地型式可分为 : TN-C系统 TN-S系统和TN-C-S系统,根据问题里所说的三相四线制配电箱,可以断这个配电箱的供电型式是属于

个人认为不跳闸是正常的原因如下:

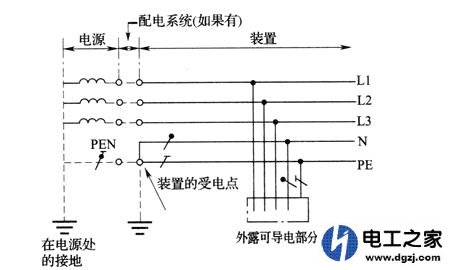

低压的供配电系统根据接地型式可分为 : TN-C系统 TN-S系统和TN-C-S系统,根据问题里所说的三相四线制配电箱,可以断这个配电箱的供电型式是属于TN-C系统,也就是说从上级供电系统到配电箱的电缆是四芯电缆,其中三芯相线一芯PEN线,那么在配电箱零线和地线一根线连起来了,我们可以认为从这个配电箱开始往后接地形式发生了改变,改为了TN-S系统,此类系统的方案如下图:
三相四线配电箱零线和地线连起来了分支开关不跳闸
也就是在配电箱处分为了N和PE线供后面的用电设备使用,配电箱以后成为TN-S系统,在这种情况下分支开关是不会跳闸的。
现在的配电都是三相五线制,这是在建筑民用,常用的,零线不允许重复接地。
你说的三相四线制,零线可以重复接地,因为它的一级,二级配电箱用的都是断路器,所以,只有短路跳闸,漏电并不会跳闸,只有在线路通过漏电断路器时漏电才能跳闸,在三相四线制的二级配电箱线路中,也有安装漏电断路器的,这时的线路就成为五线制,零线不能重复接地,也就是说,通过漏电开关的线路,零就是零,地就是地,绝对不能接反或者接错。
三相四线制的用电入户,严禁零线于配电设备接地端连接。因为在用电时,某种原因导致三相任一相断电时,零线变成相线,电流通向各用电设备外壳,危及人体安全。接地线是保护用电设备,保护人体,当用电设备漏电时,可通过接地端点把漏电流通向大地,保护人体安全。巜电工安全手册》有详逑。
N线和三根L线一样是工作电流线,传输电功率的。而PE线是安全保护线,主要保护人身安全,PE线是不允许正常电流通过的。PE线是和最近的接地体向下连接大地的。N线是配电变压器引过来的,用户处不许接地的,流过的是工作电流外还有变压器3次谐波电流。所以为了安全,不要违反规程的操作。
