电容柜内部结构及电气元器件与辅助装置有哪些

时间:2019-07-04 15:59来源:未知 作者:admin 点击:
对于无功补偿装置使用技术条件,可参照GB50227-95、根据GB3983和DL/T843-2003; 一般标准无功补偿柜有宽高厚为;8002200600、80022001000、 6002200600、10002200600几种几何尺寸的。 它首先是需要根据

对于无功补偿装置使用技术条件,可参照GB50227-95、根据GB3983和DL/T843-2003;

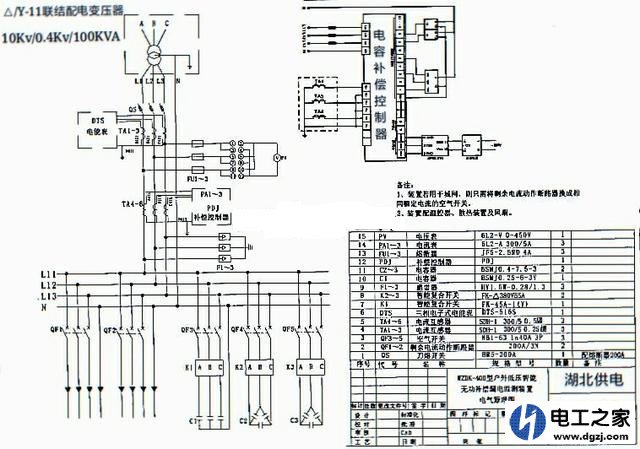

电容柜内部结构及电气元器件与辅助装置有哪些
一般标准无功补偿柜有宽×高×厚为;800×2200×600、800×2200×1000、
600×2200×600、1000×2200×600几种几何尺寸的。
它首先是需要根据低压配电变压器的容量,计算出要制作的无功补偿电容的容量个数和补偿的路数、及电气元器件的合理布置来确定的。
补偿柜的电结构应设为开启式,屏间连接孔,主母线距地尺,架设方式和相间距离应与主低压配电柜匹配。面板上部,根据电器配件的电压表,电流表,指示灯,自动功率因数控制器的几何尺寸。
电容补偿柜主要电器元件
1、隔离开关HD13一400/3 1只
2、分路空气断路器(根据路路数确定)。
3、电流互感器LMZ1一200/5 3只
4、熔断器若干(根据路数而定)DZ47/3/32A
5、热继电器JR16一60/3/ 32A根据数而配。
6、接触器根据路数而定。cJ19一40A/3/220V若干。
7、避雷器FYS一0.22三只
8、自愈式补偿电容器,根据容量路数而定。BSM丁0.4一15一3若干。
9、电流表42L6一A 200/5三只。
10、电压表42L6一V450V一只。
11、无功自动补偿控制器JKW(HD)16S一台。
12、指示灯若干。
13、绝缘子。
14、接线端子排若干。
15、铜排及塑料软导线若干。
16、安装橡导线若干
17、紧固螺栓若干。
18、号码管。
19、热缩管若干。
20、导电膏若干。
21、PE保护接地接线排。 (责任编辑:admin)
