一、配电装置的基本要求

1、配电装置包括母线、刀闸、避雷器、电抗器、电力电缆、架空线、消弧线圈、接地变压器电容等设备。

2、配电装置接地部分应良好。

3、天气发生突变时,对室外配电设备应进行重点检查,并注意人身安全

4、配电装置的选用和装设,不论在正常情况、发生短路或过电压的情况下,均应满足工作条件的要求,尤其须有足够的稳定度,以保证不危及人身安全和周围设备。

5、配电装置的绝缘等级,应与所连接设备的额定电压相配合。

6、同一电网的配电装置,各回路的相序应排列一致。母线及引下线应分别涂色(屋外软母线、架空线只要求标明相别),相序的色别规定为:A相黄色,B相绿色,C相红色。

7、电缆沟和隧道应无积水、积油和其他杂物。

8、刀闸和相应的开关之间应有联锁装置,以防误操作。

9、配电装置的间隔、门或设备上,应标明其名称和编号,室内应有消防设备和带编号的接地线。

10、所有测量仪表都应有明显的红线,标示电压、电流及功率等的额定值。

11、配电装置不停电的外部检查,应包括下列各项:

1)外表清洁,无破裂损伤和放电现象;

2)无异常振动,音响正常;

3)安全用具和消防设施是否完好;

4)各电气接点、接头接触良好,无过热现象;

5)门窗是否完整,屋顶是否漏雨,电缆沟洞是否堵塞严密,通风设备是否完好。

6)照明与接地装置是否完好;

7)刀闸操作机构、闭锁装置等是否完好;

8)信号指示是否正常;

9)测量仪表与继电器的运行情况;

10)备用设备能否随时投入运行。

二、母线及刀闸运行规定

1、母线和刀闸接头处和易发热的地方应定期监测,特殊情况应加强监测,其最高温度不应超过70℃。

2、刀闸的拉合必须在所属开关断开后进行,在倒换母线时,母线开关应在合闸位置。

3、母线及刀闸投入前的检查:

1)收回工作票,办理终结,进行交待,拆除临时措施,恢复固定安全措施。

2)各引线接头应牢固,瓷瓶清洁无裂纹,刀闸触头无锈污,无过热,无烧伤痕迹;

3)位置指示器应指示正确,操作机构应完整无变形。

4、允许用刀闸直接拉合的电路:

1)仪表变压器和避雷器;

2)母线和直接连接在母线上设备的电容电流;

3)变压器中性点接地刀闸,但要在系统无接地故障时才能进行;

4)励磁电流不超过2A的无负荷变压器和电容电流,不超过5A的无负荷线路;

5、禁止用刀闸拉合的操作:

1)不符合第四条规定的设备;

2)切断高压设备的短路电流和接地电流。

6、运行中的母线及刀闸,除按第三条的检查项目外还应进行以下检查:

1)母线接头及各线夹螺丝无松动脱落及振动和过热现象,且无放电声;

2)母线上不挂有杂物;

3)母线无异常振动,无杂音;

4)母线无异常弯曲

5)刀闸接触应紧密,连杆销子无断裂及脱落,刀闸销子位置正确,锁应锁好。

7、大风大雪天应对室外设备进行如下检查:

1)导线及设备上无杂物,引线无严重摆动现象;

2)母线刀闸及各部引线无附冰和放电现象;

3)各部接头及刀闸上的雪不立即熔化。

8、误拉开刀闸时,不允许将其重新合上,必须等开关断开后才允许合上刀闸,但是,误拉刀闸当刀片刚离开固定触头就发现时,应迅速将刀闸合上。

9、误合刀闸时,无论在任何情况都不允许将误合的刀闸拉开,只能用开关将电源切断后,方准拉开刀闸。

三、避雷器运行规定

1、避雷器检修后,第一次投入运行前,应由试验班做工频放电试验,并用 1000-250V摇表测量绝缘电阻,其数值与前次比较不低于20%。

2、运行中避雷器的检查,应与变电所设备一起进行外部检查,每次雷雨后也应进行检查,项目如下:

1)引线连接应牢固,无松动、脱落现象;

2)接地线应牢固,套管清洁完整,无放电痕迹;

3)避雷器无倾斜,雷电指示器是否动作。

3、避雷器的正常巡视检查项目

1)检查避雷器瓷套表面应不受污染,因为污染将使电压分布不均匀,可能引起部分阀片故障,影响灭弧性能,降低保护特性。当发现瓷套表面脏污时,必须及时清扫。

2)检查避雷器引线及引下线有无烧伤痕迹和断股现象,放电记录器是否烧坏,引线上端引线处密封是否完好,密封不好逆水受潮会引起故障。

3)均压环无松动、歪斜。

4)检查避雷器与被保护设备之间电气距离是否符合要求(应尽量靠近被保护电气设备,并符合规程规定)。

5)泄漏电流毫安表指示在正常范围内,并与历史记录比较应无明显变化。

6)接地应良好,无松脱现象。

7)动作次数有无变化,并分析动作原因。

4、避雷器特殊巡视检查的项目

1)雷雨后应检查雷电记录器动作情况,避雷器表面有无放电闪络痕迹;

2)避雷器引线及引下线是否松动;

3)避雷器本体是否摆动;

4)结合停电检查避雷器上法兰泄孔是否畅通。

5、避雷器出现瓷套裂纹和爆炸时的处理方法

1)当运行中发现避雷器瓷套有裂纹时,应根据不同的情况采取不同的处理方法:

(1)如天气正常,应请示调度停运损伤相避雷器,并更换为合格的避雷器,若一时无备

件,可在不威胁安全运行的前提下,考虑在裂纹深处涂漆和环氧树脂防止受潮,并安排在短期内更换。

(2)如天气不正常(雷雨)时,应尽可能不使避雷器退出运行,待雷雨过后再处理,如

瓷质裂纹已造成闪络,但未接地时,则在可能条件下应将避雷器停用。

2)运行中出现避雷器爆炸时,应根据情况处理:

(1)避雷器爆炸尚未造成接地时,在雷雨过后拉开相应隔离开关,停用并更换避雷器。

(2)避雷器瓷套裂纹或爆炸已造成接地时,需停电更换,此时禁止用隔离开关停用故障的避雷器。

6、避雷器需要停电处理的情况

1)避雷器爆炸;

2)避雷器瓷套破裂;

3)避雷器在正常(电网无内过电压和大气过电压)情况下计数器动作;

4)引线断损或松动;

5、氧化锌避雷器的泄漏电流值有明显的变化。

四、电抗器运行规定

1、电抗器周围温度最高不应高于40℃,如果高于40℃,应采取降温措施。

2、电抗器不得长期过负荷运行。

3、电抗器绝缘电阻应用 1000-2500 V摇表测量,其数值每千伏工作电压不得低于1兆欧。

4、电抗器检修后第一次投入运行前,应测绝缘合格后方可送电。

5、备用中的电抗器,应定期测量绝缘,合格后对该电抗器进行一次充电。

6、电抗器投入前和运行中应进行以下检查:

1)线圈和水泥柱无凝结水珠;

2)端子接头无松动、过热现象;

3)各部应清洁,支持碍子无破裂、放电现象。

7、在回路上发生短路后应进行下列检查:

1)线圈无变形,接头无过热熔化;

2)水泥柱支架应无断裂现象;

3)瓷碍子无裂纹、放电和移位。

五、电力电缆运行规定

1、电缆线路的工作电压不应超过电缆额定电压的15%。

2、交联聚乙烯绝缘电力电缆运行规定:

1)工作温度:

电缆线芯允许长期最高温度为90℃;

2)短期过载温度:

线芯短期过载工作温度不得超过130℃,运行时间全年累计不得超过100小时;

3)线芯短路温度:

电缆线芯短路温度不得超过250℃,持续时间最长不超过2秒;

4)弯曲半径:

单芯电缆允许弯曲半径不小于电缆直径的10倍, 三芯电缆允许弯曲半径不小于电缆直径的8倍;

5)敷设温度:

电缆敷设在环境温度不低于0℃;

6)敷设落差:

电缆敷设不受水平落差的限制。

3、聚氯乙烯绝缘电力电缆运行规定:

1)工作温度:

导线长期允许工作温度应不超过65-70℃;

2)短路温度:

允许短路温度不得超过120-130℃,持续时间最长不超过2秒;

3)弯曲半径:

允许弯曲半径不小于电缆直径的10倍;

4)敷设温度:

电缆敷设在环境温度不低于0℃;

5)敷设位差:

电缆线路无敷设位差的限制。

4、绝缘电阻的测量:

1)1000V及以下的电缆用 1000V兆欧表测量,1000V以上的电缆用 2500V兆欧表测量;

2)电缆长度为500米的绝缘电阻值3kV及以下不低于200兆欧,6kV不低于400兆欧;

3)电缆长度为500米以下时,其绝缘电阻不必按长度计算,长度为500米以上时,绝缘电阻按与长度成反比换算;

4)各相绝缘电阻的不平衡系数,应不大于2.5倍。

5、电缆中间接头的运行规定:

1)对电缆头温度检测装置每天巡检一次,使用测温元件,每周巡检一次,并作记录,特殊情况和特殊电缆应加强监视;

2)若电流不变,温度骤然升高,应立即向作业部或调度汇报,按调度令执行。

六、架空线路运行规定

1、线路的运行维护工作,应贯彻安全第一、预防为主的方针。应加强对线路的巡视检查,以保证线路的安全运行。

2、建立专责制,每条线路要有专人定期进行巡视。

3、巡线员必须熟悉线路的运行状况,熟知有关规程、规定,经常分析运行中出现的异常情况,提出预防事故的措施。

4、线路的巡视检查可分以下几种:

1)定期巡视,其目的在于经常掌握线路各部件运行状况及沿线情况;

2)特殊巡视,是在气候剧烈变化(大雾、导线结冰、狂风暴雨等)、自然灾害(地震、河水泛滥等)、线路过负荷和其它特殊情况时,对全线、某几段或某些部件进行巡视,以便发现线路的异常现象及部件的变形损坏;

3)夜间巡视,是为了检查导线连接器的发热或绝缘子污秽放电情况;

4)故障巡视,是为了查明线路发生故障接地、跳闸的原因,找出故障点并查明故障情况;

5)登杆塔巡视,是为了弥补地面巡视的不足,而对杆塔上部部件的巡查。

5、定期巡视由专责巡线班组负责,一般每月进行一次。

6、巡视的主要内容:

1)沿线情况,包括建筑物、树木、建筑施工、污源等情况;

2)巡视使用的道路、桥梁的损坏情况;

3)杆塔与拉线情况,杆塔是否倾斜,固定部位是否松动,有无裂纹、锈蚀现象,拉线及部件松弛、断股、抽筋、张力分配不均等情况;

4)导线及避雷器的情况;

5)绝缘子和瓷横担的情况;

6)防雷设施是否正常;

7)接地装置是否可靠、安全;

8)附件及其它部件情况。

7、故障巡视中,巡线员应将所分担的巡线区段全部巡完,不得中断或遗漏。对所发现的可能造成故障的所有物件均应收集带回,并对故障现场情况作好详细记录,以作为事故分析的依据和参考。

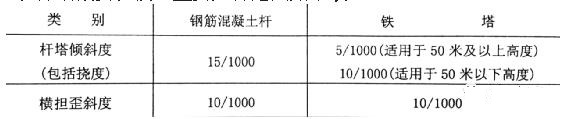

8、杆塔倾斜、横担歪斜允许范围如下表:


9、铁塔主材弯曲度不得超过 5/1000。 (责任编辑:admin)
