电气控制柜二次回路布线规范图解

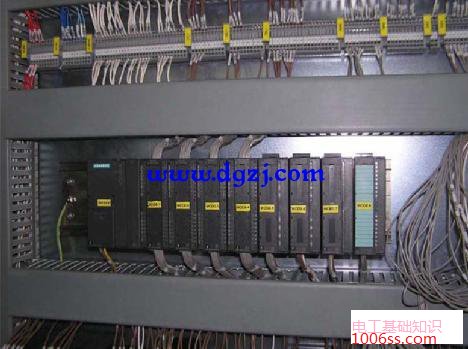

基本要求:按图施工、连线正确。
二次线的连接(包括螺栓连接、插接、焊接等)均应牢固可靠,线束应横平一致。
电气控制柜二次回路布线规范图解
二次线截面积要求:
n单股导线不不小于 1.5 mm2
n多股导线不不小于 1.0 mm2
n弱电回路不不小于 0.5 mm2
n电流回路不不小于 2.5 mm2
n保护接地线线不小于2 .5mm2
所有连接导线中间不应有接头。
每个电器元件的接点最多允许接2根线。
每个端子的接线点一般不宜接二根导线,特殊情况时如果必须接两根导线,则连连接必须可靠。
二次线应远离飞弧元件,并不得防碍电器的操作。
电流表与分流器的连线之间不得经过端子,其线长不得超过3米。
电流表与电流互感器之间的连线必须经过试验端子。
二次线不得从母线相间穿过。

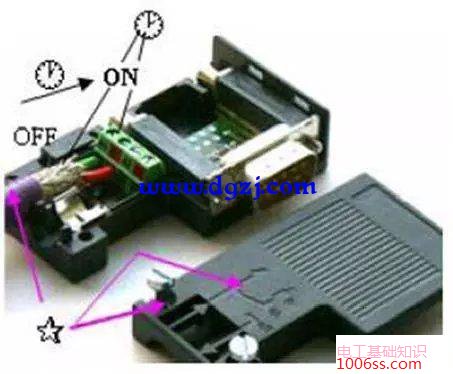

电阻的 ProfiBus 插头的连接(适用于一根电缆的连接)。
n仅一根电缆连接时,则导线与第一个接口连接
n推动开关置“ON”位置
n编织的屏蔽带准确的放置:在金属导向装置上
电气控制柜二次回路布线规范图解

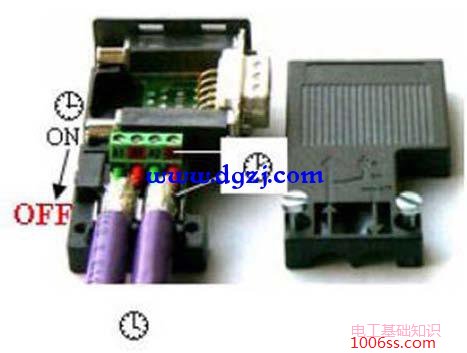

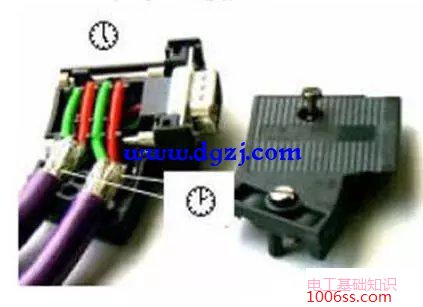

带电阻的 ProfiBus 插头的连接(适用于二根电缆的连接)
n连接的两根导线是在插头之内的串联
n推动开关置“OFF”位置
n编织的屏蔽带准确的放置:在金属导向装置上
电气控制柜二次回路布线规范图解
不带电阻的 ProfiBus 插头的连接
n编织的屏蔽带准确的平放在金属导向装置上。
n导向装置中的两根红绿线放置在刀口式端子上。
绿导线:连接点A
红导线:连接接点B
电气控制柜二次回路布线规范图解
回拉式弹簧端子的联接
n导线的剥线长度:10mm
n导线插入端子口中,直到感觉到导线已插到底部。​
电气控制柜二次回路布线规范图解
电气控制柜二次回路布线规范图解

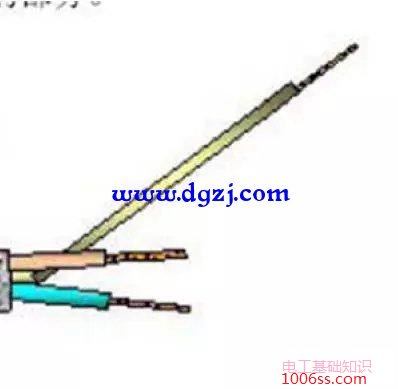

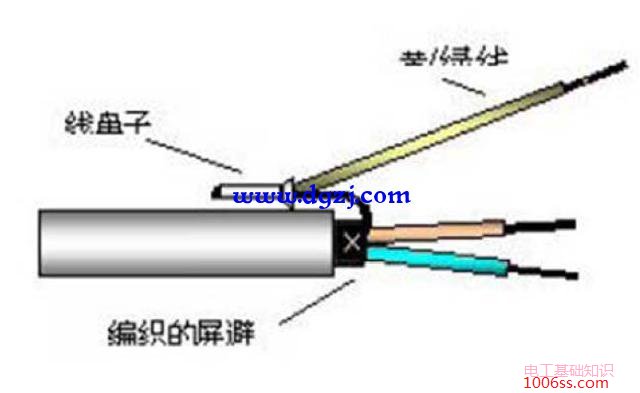

抽屉中Profibus 屏蔽电缆的连接
n拧紧屏蔽线至约15 mm 长为上;
n用线鼻子把导线与屏蔽压在一起;
n压过的线回折在绝缘导线外层上
电气控制柜二次回路布线规范图解

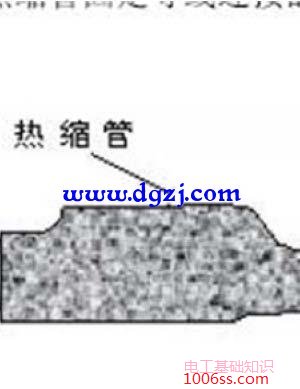

用热缩管固固定导线连连接的部分
电气控制柜二次回路布线规范图解
电气控制柜二次回路布线规范图解
