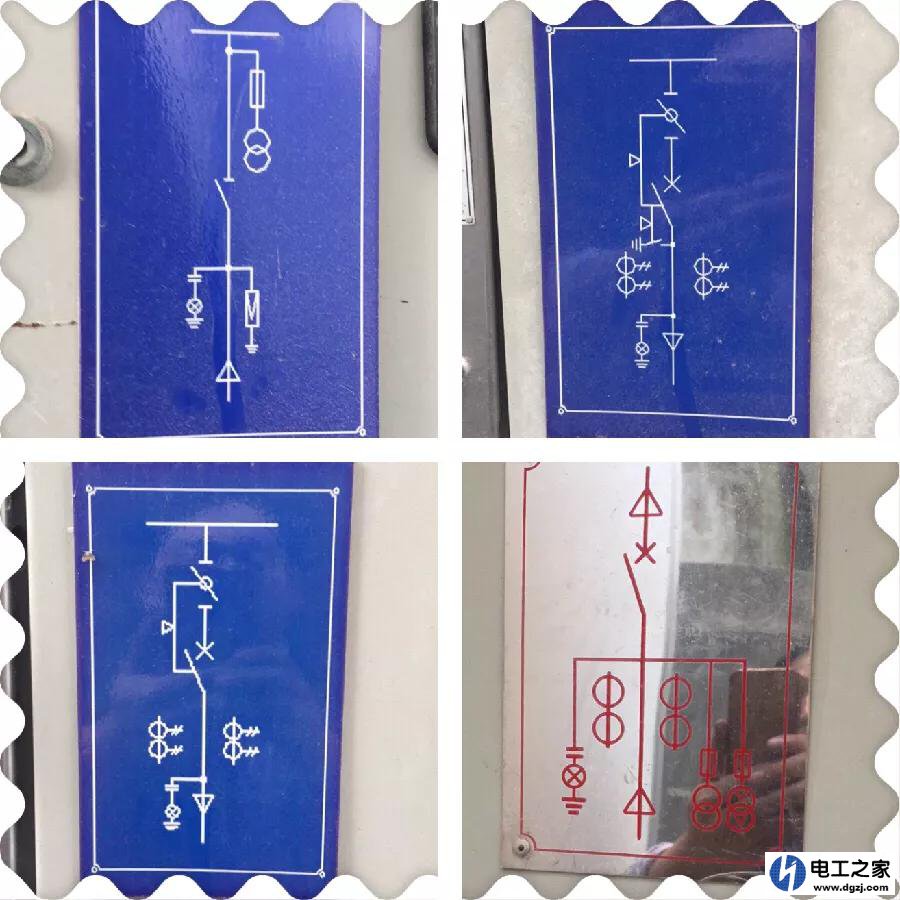

据图片一次图判断，三台高压柜均为高压金属封闭固定式开关柜，型号为HXGN15_12 图一为进线隔离带PT，图三为主进线断路器柜，图二为出现柜,图四是高压计量柜. 如何判断呢，首先根据图一电缆方向表示可判断为进线，其柜每电压互感器，是为微机保护装置提供电压保护信号，图四一次图为计量柜，根据图片信息可判断改系统操作电源是来自计量柜PT，图二因为有接地开关，故为出线柜，图三无接地刀，根据一次母线走向应该从图一进线隔离到图三主进线断路器柜，在到图二馈线柜 。
隔离柜即起到隔离的作用，主进线柜是系统主电源的控制与保护作用，出线柜主要对负载进行控制与保护，计量柜主要是起到计量作用，计量用电电量，计费的作用。

左1是pT柜，有电压互感器，避雷器。左2是进线柜，有隔离开关和断路器，有电流互感器作计量和保护，。左下1是出线柜，有隔离开关和断路器，有电流互感器作过载和短路保护。左下2是计量柜，有pT和cT有受总开关和带电显示器。 (责任编辑：admin)
