照明配电系统图原理识图讲解
电路图先看主电路，再看辅电路，并用辅电路的回路去研究主电路的控制程序。

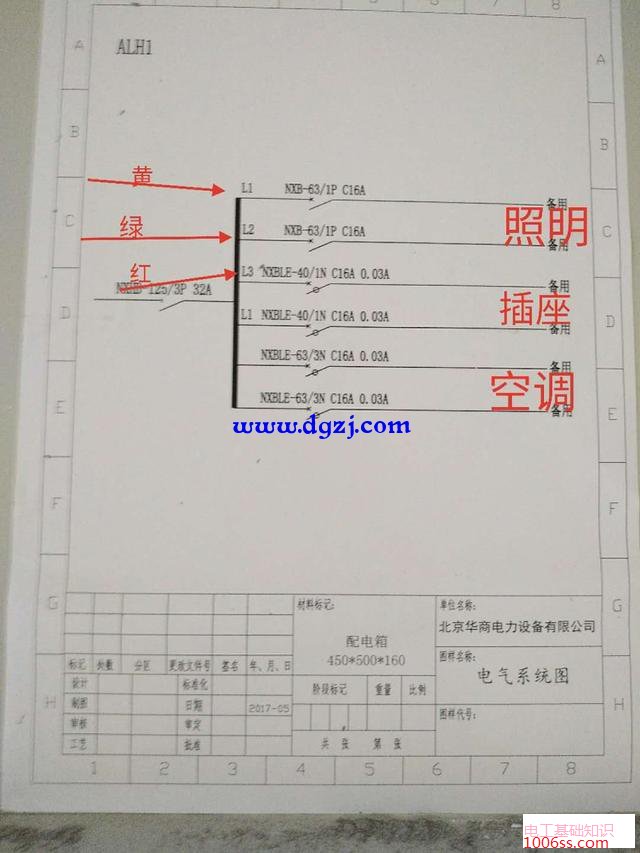

电气系统图
先从左上角开始看起，ALH1代表以配电柜序列号，NXHB-125是断路器的的型号，，它是32A，3P的空气开关， 后面就是分路开关的系统图了，L1代表的是三相电的其中第一相，前面字母表示的开关型号，后面表示的是额定功率，NXB-63是它的型号，只是个1P的断路器，额定功率是16A,C代表的是照明用开关，还有D开头的代表的是动力，这种单级开关一般用于照，第二个一样，第三个是选用的相线L3，16A的漏电保护器，这是最简单的家庭用的照明配电箱，我们可以结合实物图来理解。

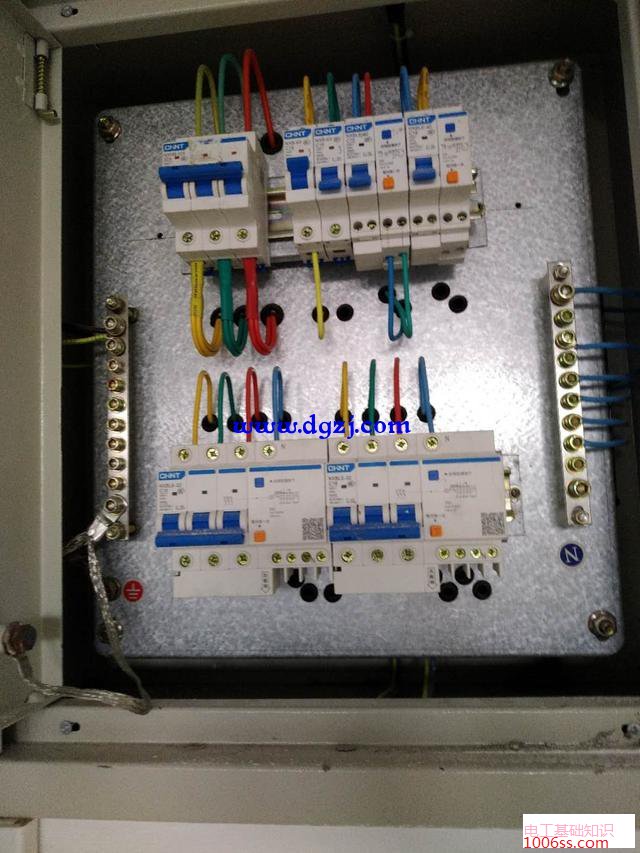

配电箱实物

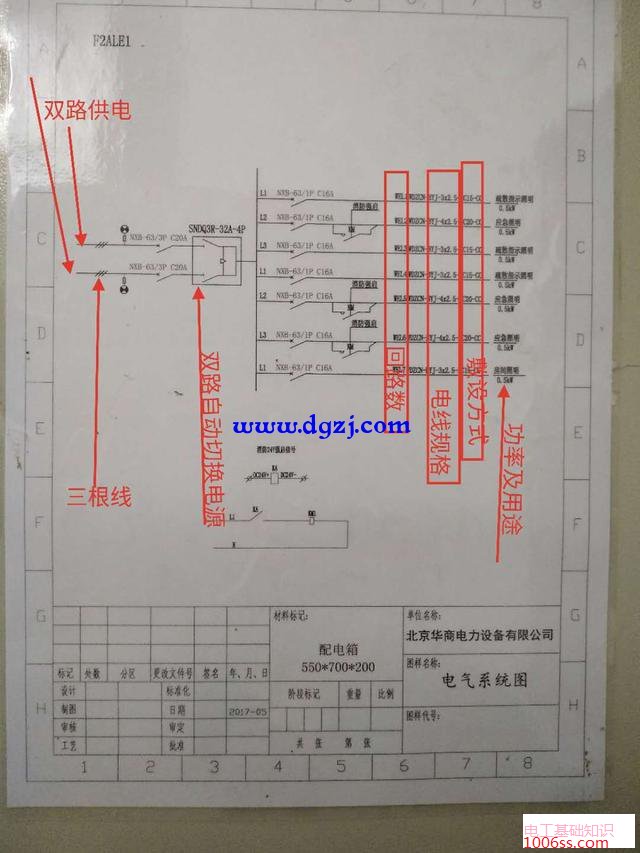

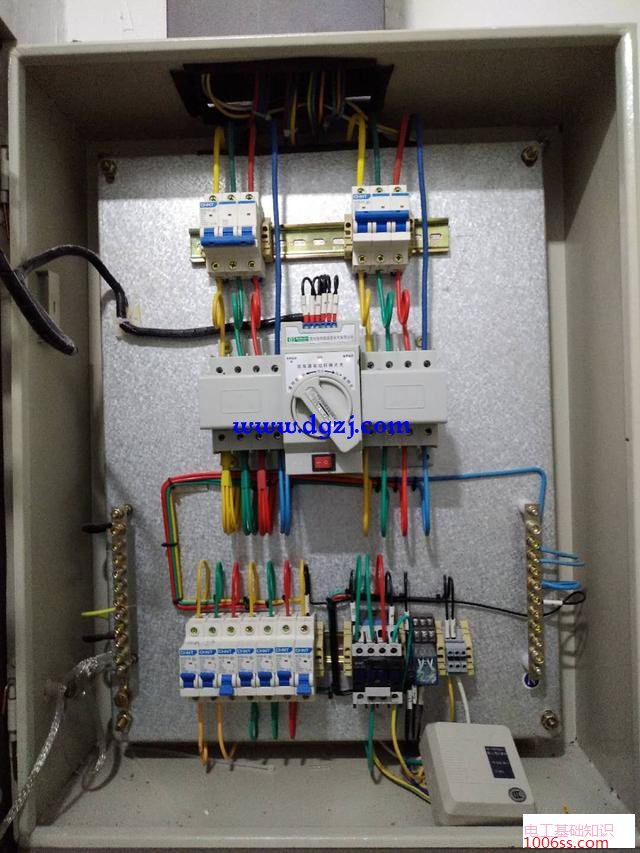

上面的系统图并没有标注出线的电线规格，我又找了个全一点的系统图，我们结合实物图一起看一下吧：

系统图
