照明配电箱主要用于工业和民用建筑的照明配电，也可以用于小容量动力线路的漏电、过负荷和短路保护。照明配电箱为封闭式结构，体积较小、安全性好，可以悬挂或嵌人墙内安装，选用的内部元器件有小型断路器、漏电开关等，有的产品还装有电度表和负荷开关，一般采用下侧或上、下两侧进出线方式，盘面布置要求紧凑、整齐美观、安全和便于维修。
配电箱的生产厂家较多，无法一一列举，这里选择XXM-3、XRM-3照明配电箱来说，它安装，拆卸容易便于维修，采用DZ47系列微型断路器作为控制保护电器，具有结构新颖、紧凑、性能优越、安装使用方便。 安全可靠等优点，其配电箱及微现断路器外形如图下图所示。

照明配电箱主要适用于高层建筑、宾馆、机场、商场、 工矿企业等单位在户使用，作为额定工作电压为220V/380V、额定工作电流63A以下的照明配电装置， 也可以作为63A及以下用电设备的漏电、过载、短路保护装置。
这种小型配电箱，有悬挂式和嵌人式两种， 均由箱体、面板 安装板、元件安装架、母排、中性端子排、保护接地端子和数量不等的断路器组成，根据用户的不同需要，可以加装小门，塑壳断路器采用35mm标准轨道方式，所有的DZ47系列漏电保护器和单极断路器均好拆卸维修更换。
下面介绍一下配电箱中的断路器的选择；

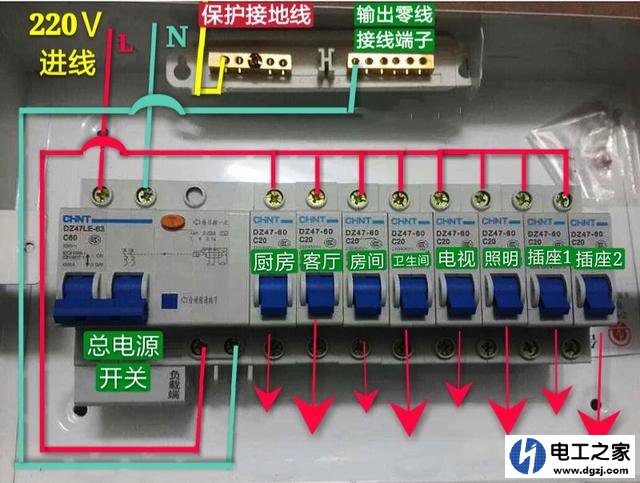

①总电源开关。选择带漏电保护的DZ47LE-63-C60的漏电开关，出于安全考虑；
②将厨房、客厅、房间、卫生间、电视、照明、插座1、插座2分八路分别控制，便于今后的故障维修检查方便。这八个单极断路器选择型号为DZ47-60-16~20A均可；没有特殊要求，一般家庭都足够用了。
提示；在总漏电开关的输出侧将火线引出至八个单极断路器的上端(输入)，导线的截面积大于4mm²的铜线进行连接即可。
