单控、双控和三控开关的用法及接线方式图

时间:2019-03-12 11:55来源:未知 作者:admin 点击:
单控开关是家用最为常见的,其就是一只开关控制一盏灯,而双控开关是利用两只单联双控开关控制一盏灯,对于三控开关来说,其利用两只单联双控开关和一只双联双控开关进行三地

单控开关是家用最为常见的,其就是一只开关控制一盏灯,而双控开关是利用两只单联双控开关控制一盏灯,对于三控开关来说,其利用两只单联双控开关和一只双联双控开关进行三地控制一盏灯。

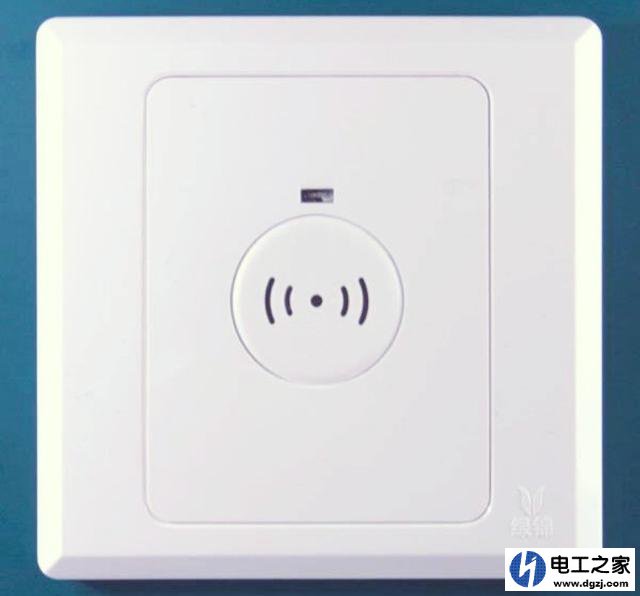

对于单控开关来说,一只开关控制一盏灯是最简单的控制电路,随着人们的要求不断提高,其已经不能满足人们日常生活需求了。声控开关虽然也是控制一盏灯,但是比简单的单控开关功能好,可以实现人来灯亮人走灯灭的功能。其优点是接线简单且成本低,缺点是容易受到周围嘈杂环境的影响。声控开关的工作原理是其内部电路在光线较暗的时候通过声音传递震动闭合开关,则电路导通灯发光,通过延时一段时间则灯熄灭。
单控、双控和三控开关的用法及接线方式图
双控开关,即两只开关来控制一盏灯。若果在家的楼梯间安装双控开关,那就可以在楼上和楼下控制灯。双控开关的接线方式如下所述!
单控、双控和三控开关的用法及接线方式图

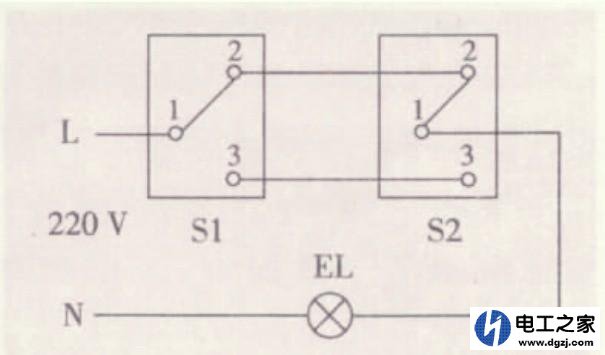

此图是双控开关接线的其中一种方式。图中标注的S1和S2是两只单联双控开关,1、2、3是触点,其中1为动触点,其余的为静触点。现在图中开关所处的位置灯是亮的,此时只要将S2或S1拨动,则灯熄灭。这种接线方式是比较安全的,因为火线进入开关,而零线接灯泡,所以在更换灯具是很安全。
还介绍一种双控开关接线方式,虽然这种接线方式简单而且还节省用线,但是不够安全。
单控、双控和三控开关的用法及接线方式图

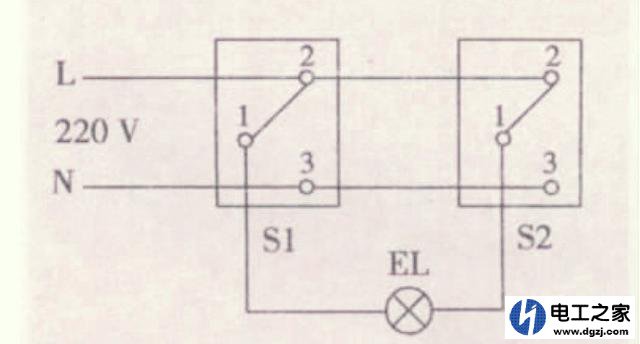

这是双控开关另外的一种接法,现在这种开关位置灯泡是熄灭的。从图中得知,零线没有直接连接灯泡而是火线,因此在更换灯具的时候不安全,容易发生人身触电事故。
说了单控及双控,对于三控开关,也就是实现三地控制一盏灯,在我们家庭装修的时候还是用的特别少的,除非特殊场合需要,看看其接线图!
单控、双控和三控开关的用法及接线方式图

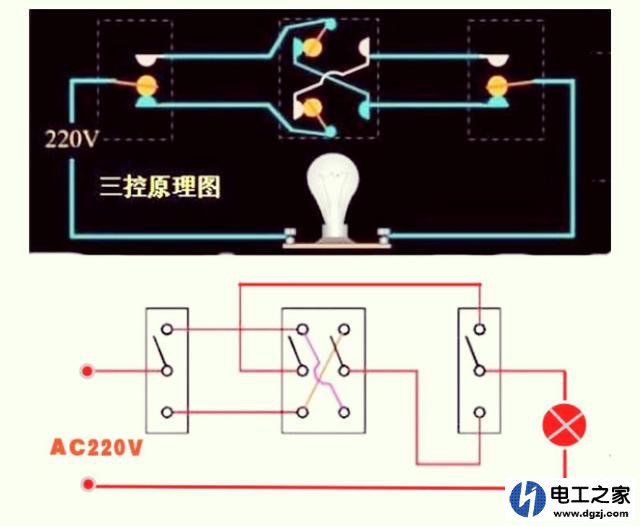

图中前后的开关为单联双控开关,中间的为双联双控开关。这三个开关位置三个地方,无论哪个位置都能控制灯泡亮与灭。从图中可知,这种接线方式也是很安全的,火线进开关,零线直接与灯泡连接,因此更换灯具时可避免人身触电。
在用这些开关的时候,单控与三控开关的接线方式都是比较安全的,只要接线过程不出差错即可。但是对于双控开关接线来说,其接线方式有两三种,特别是说的是双控开关的第二种接线方式开关位置都是导通火线的,灯泡才熄灭。倘若更换灯具时,不注意则易引起触电。
