双控开关的工作原理是什么?怎样接线

时间:2020-02-11 11:14来源:未知 作者:admin 点击:
双控开关等于开车出发直接延红线到达出口零线,这途径既可从大道过去到出口,也可以从高架桥上到出口,这大道和高架桥是两只开关,经过两路两根绿线交汇到达灯泡的目的地出口

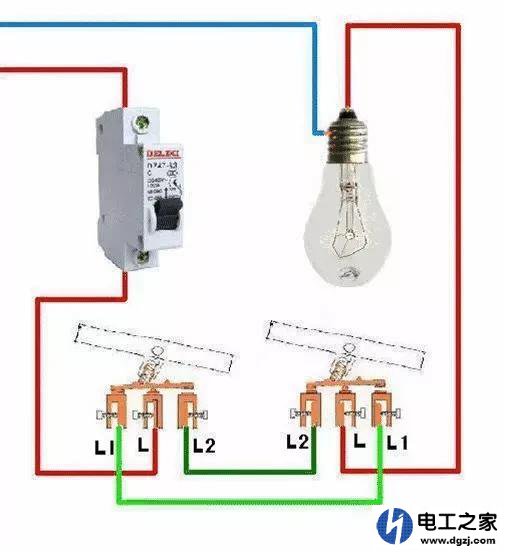

双控开关等于开车出发直接延红线到达出口零线,这途径既可从大道过去到出口,也可以从高架桥上到出口,这大道和高架桥是两只开关,经过两路两根绿线交汇到达灯泡的目的地出口。看图:
双控开关的工作原理是什么?怎样接线
1、每只开关上都有三个桩、多用了两根绿线
2、每个桩上都标注了L、L1、L2、中心L不变,两边的L1和L2位置标注相反、不能错!
3、凡是两个开关相同的L1用绿线线连接,L2也用绿线相连、
4、看线路,当1P空开输出红色火线进入左边开关的中心桩L时,因左右两开关柄左高右低看触点处于关闭状态,右边开关L的中心红火线就无电进入灯泡而不亮、(绿色零线直接进灯泡)
5、如果你在门边打开左边一个开关,灯泡就亮、
6、如果你进入房间关闭右边开关灯泡就熄.因为两个开关的拨点方向相同但是接线桩是相反的。(你根据火线进开关、入灯泡,灯泡另一线直接接零线的循环途经就懂了)。
