220V时控开关和交流接触器怎么控制3个空开

时间:2021-11-14 21:30来源:未知 作者:admin 点击: 次
1、时控开关有L1、L2两个接线端子， 2、220V的火线接入时控开关的L1端子，L2端子接入220V 交流 接触器 的A端，B端接入零线 3、交流接触器上有1、2、3三组触点螺帽桩，将上端三桩定触点

1、时控开关有L1、L2两个接线端子，
2、220V的火线接入时控开关的L1端子，L2端子接入220V交流接触器的A端，B端接入零线
3、交流接触器上有1、2、3三组触点螺帽桩，将上端三桩定触点并联后接入时控开关的L2端子
4、将交流接触器下端的L1、L2、L3分别接入三个空气开关的上桩头

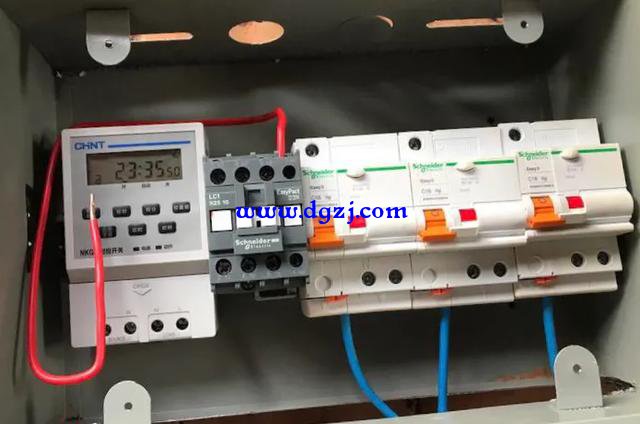

5、三个空气开关的下桩头分别输出、如图示时控开关排在左边，起到时控三个空气开关。
6、实际上可以省去交流接触器，你的设计是画蛇添足多余的耗电，只要把三个空开的上桩并联接在时控开关的L2端子上就这么简单。

220V时控开关和交流接触器怎么控制3个空开 (责任编辑：admin)
