三个开关控制一盏灯的布线方式

时间:2022-05-16 08:29来源:未知 作者:admin 点击:
我们知道对于家庭用的照明灯具它的控制方式是多种多样的,因此在施工配线的方式也会有所不同,对于火线和零线的连接也各有要求,比如火线要经过开关后再灯座连接,零线是可以

我们知道对于家庭用的照明灯具它的控制方式是多种多样的,因此在施工配线的方式也会有所不同,对于火线和零线的连接也各有要求,比如火线要经过开关后再灯座连接,零线是可以直接进入灯座的,如果安装的灯具有保护零线的,那么保护零线就要与灯具的外壳相连接,这样一来就会在灯具和灯具之间、灯具与开关之间出现电线根数的变化,下面我根据自己曾经安装过的三个开关控制一盏灯的布线方式给大家分享一下我的经验,以供朋友们参考。

两个开关控制着一盏灯

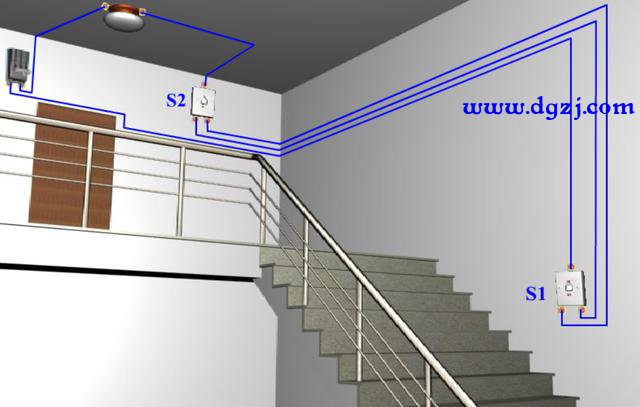

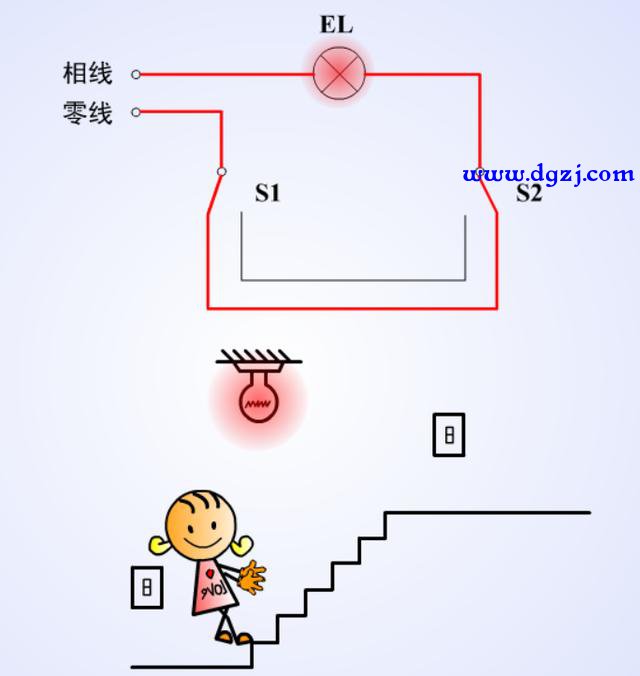

我们先看一下两个地方控制一盏灯的接线方法,在这种控制方式中,开关S1和S2用的都是单刀双掷开关,我们从下面的接线示意图中可以看出,两个开关控制一盏灯通常在墙壁内从S1到S2的PVC线管中要预留三根线,一根是从S1的公共端与电源的火线连接起来,用两根线从S1的两个接线端子到S2的两个接线端子。另外我们还要在墙壁里预埋两根线与灯具相连,电源的零线端子与灯具的一个端子要用一根线,单极双刀开关S2的公共端与灯具也要用一根线连接起来。这样总的来说两个开关控制着一盏灯的照明线路需要预埋五根线,如下图所示。

三个地方控制一盏灯

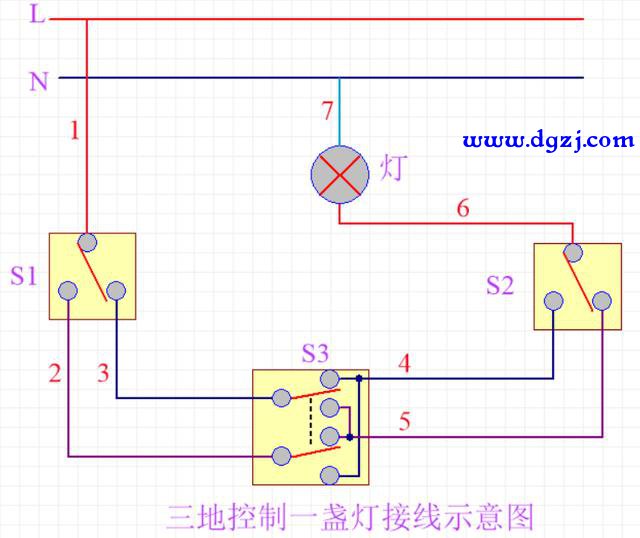

对于三个地方控制一盏灯的照明线路,除了用两个单刀双掷开关S1、S2外,同时还需要一个双刀双掷开关S3才行,这样一来在墙壁PVC管里预埋的线就要多两根了,其连线方式如下图所示。其中单刀双掷开关S1到双刀双掷开关S3要预埋两根线;单刀双掷开关S12到双刀双掷开关S3也要预埋两根线。再加上S1开关的公共端与火线端子连接;灯具与S2公共端子连接;最后灯具与零线电源端子连接,这样总共需要在墙壁里预埋七根线。

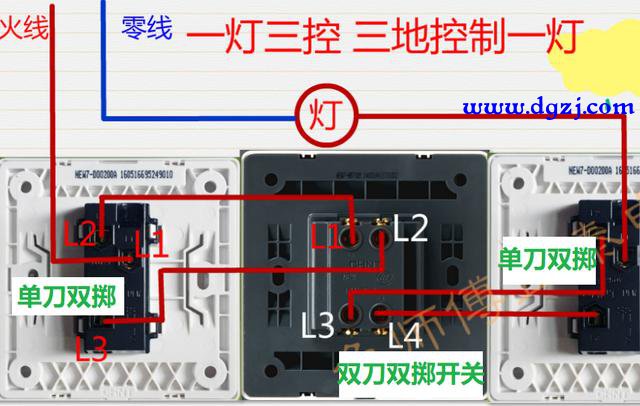

对于三地控制的照明线路其实物连线示意图如下所示,这种连接的方法是最常用的一种连线方式,对于三控照明电路具体要穿几根线还要取决于三个线盒开关之间以及线盒开关与灯具之间是如何布置线管的,穿一根线、两根线、三根或者四根线的都有可能。

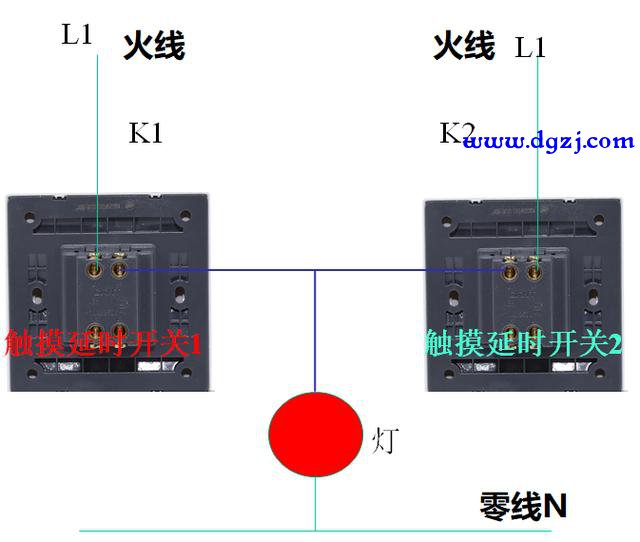

对于一些触摸方式的开关,具体需要穿几根线也是根据触摸开关的型号和接线方式来决定的。我曾经用过一根相线触摸延时开关,它的触摸感应面板是采用电容感应技术来实现的开和关控制,其接线示意图如下图所示,这种类型的接线开关一般也需要预埋五根线。

另外还有双线制触摸开关,也就是火线和零线都要进入触摸开关。我们知道由于照明电路都是采用单火线制布线规则,我们早期的触摸开关都以单火控制为主导,随着技术应用的成熟和深入,现在用零线和火线控制的稳定性更好,抗干扰能力更强,并且能控制较大的负载。目前大多都是以零线和火线控制为主的。
