双控开关的布线与接线图

时间:2021-08-13 15:41来源:未知 作者:admin 点击:
两地可以相互控制一盏灯或多盏灯的电控元件为双控开关,双控开关有三个接线端,常见标注为L、L1、L2和COM、L1、L2,其中L和COM为公共端,L1和L2为控制端,也有的开关标注为L1、L11、L

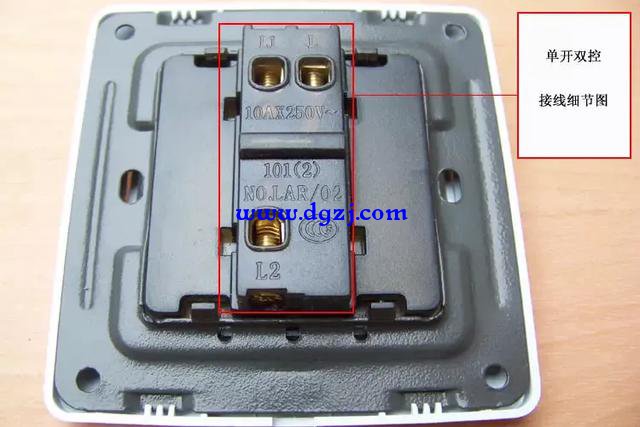

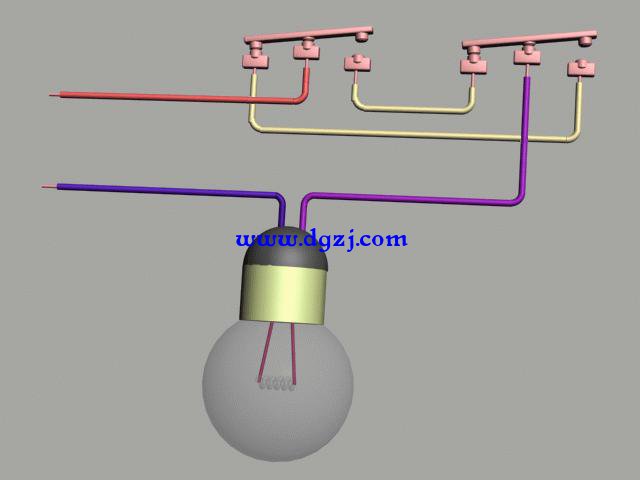

两地可以相互控制一盏灯或多盏灯的电控元件为双控开关,双控开关有三个接线端,常见标注为L、L1、L2和COM、L1、L2,其中L和COM为公共端,L1和L2为控制端,也有的开关标注为L1、L11、L12,双控开关及动作控制如下图:

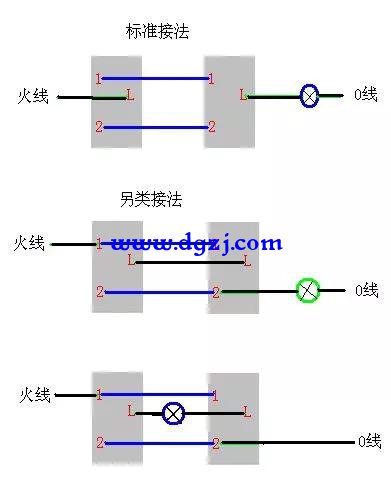

双控灯的接线方法因人而异,不同的人接线方法会有不同。下图为双控灯的三种接线方法示意图,我们以此图为例聊一下双控灯布线与开关的更换接线、三种双控灯线路的判断与检修注意事项及三种接线方法的优劣对比。

双控开关的布线与接线

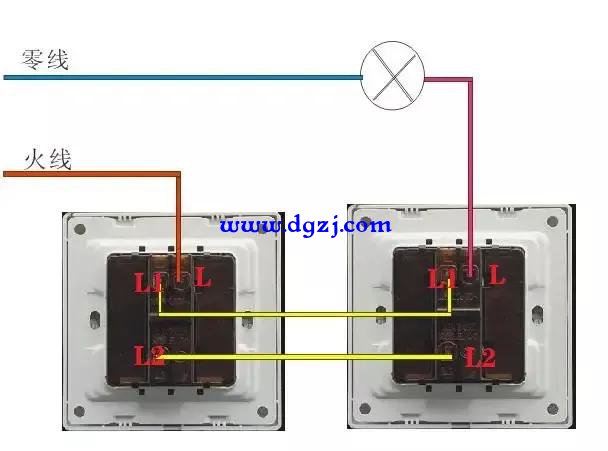

第一种是标准接法,布线时在两控制盒之间放两条控制线,开关盒一端进电源火线,另一端出火线直接到灯,两头分别接开关的1端和2端,进出火线分别接开关公共端,零线直接进灯。这种方法是安全常用的接线方法。

第二种方法比较少见,布线时两开关盒放三条电源线,三接线端子两开关盒接法对应一致,进出火线分别接在开关的1端和2端,零线直接进灯。
第三种方法在维修中有碰到过,布线时只要满足两开关盒有零火线,(布线时可以跟第3个图一样,也可以就近取照明零火线)。零火线接开关1端和2端,两开关的公共端分别引出一根线到灯具即可。
三种双控电路的辨别及维修注意事项
在对双控电路进行检修时,我们首先要明白双控电路是属于三种的哪一种,这里我分享一下我掌握的方法:拆开开关公共端线头,让线头悬空,用电笔测试两个线头,如有一个线头能测试到火线信号则说明此双控线路为第一种;拆下照明灯具,用万用表电压档测试1端和2端电压,如果电压为220V则说明此线路为第三种,通过以上两种方法测试,既测不到火线信号,又测不到工作电压的则为第二种线路。
更换维修时我们分辨出线路后一定要弄清楚进出线与控制线,分不清楚时一定要做标记,特别是第三种,切记零火线不要接公共端,否则就会引起短路事故。
三种接线方法优劣对比
三种接线方法从安全性讲,第一种和第二种最安全,第三种存在发生短路故障的隐患,从耗材方面来看第一种和第三种比较省线,第二种比较浪费线材,综合比较,第一种接线方法无论从安全和节约材料方面来看都具有优势,因此这种接线方式也是我们维修安装中经常采用的。
以上判断维修方法主要针对初学朋友,经验丰富的师傅通过观察即可分辨判断,如果初学线路,第一种接线方式我们必须熟知掌握,第二三两种简单了解一下就可以。
