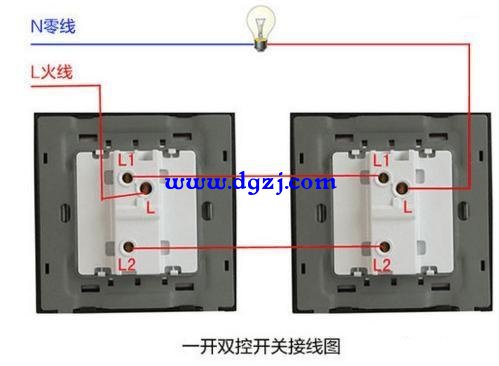

从图上可以看出，双控开关的原理就是两个开关控制一盏灯，然后看出控制这盏灯需要五根电线，分别是一根蓝色的零线，一根火线进线，然后是两根控制火线，然后是一根控制火线出线。  现在我们知道这五根电线的定义了就开始连接，将蓝色线与零线连接，另一头与灯的一根线连接：零线接完开始接火线，将火线进线一头接火线，一头接第一个开关的L点端子，然后再将两根控制火线分别接开关上L1和L2点端子，两根控制火线另一头接第二个开关的L1和L2点端子，最后还剩一根控制火线出线，接第二个开关的L点端子，另一头接灯的另一根线。注意将线头连接的部分用绝缘胶带包好。全部做好后，可以通电试一下 (责任编辑：admin) |
