家里的双控双开开关怎么接比较好

时间:2019-02-04 16:33来源:未知 作者:admin 点击:
要先理解什么是双控?什么是双开?双控意思为一个灯有两个地方控制。双开意思为一个开关面板同时拥有两个开关。根据题意,我理解为两个两联的双控开关,同时控制两个灯的通电

要先理解什么是双控?什么是双开?双控意思为一个灯有两个地方控制。双开意思为一个开关面板同时拥有两个开关。根据题意,我理解为两个两联的双控开关,同时控制两个灯的通电或者断电。下面上图。
家里的双控双开开关怎么接比较好

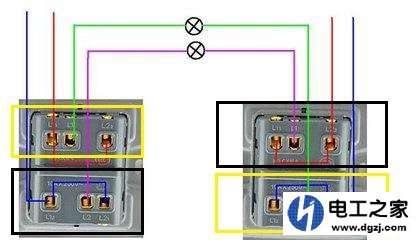

请看上图,两个双联双控开关的接线图,有人看到不理解,我已经给你标出对应的方框,黑色方框为一组,对应一个灯,黄色方框为一组,对应一个灯。
家里的双控双开开关怎么接比较好
具体的开关位置以及你所需控制的灯位置不说,第一张图片已经很清楚,比如你黄色方框控制一盏灯,火线从左面的方框进入,经过灯以后,再由右面的方框回到零线。黑色的是由右面方框的火线进入,经过灯,在由左面的方框回到零线。互不影响,可以实现双开双控。
家里的双控双开开关怎么接比较好

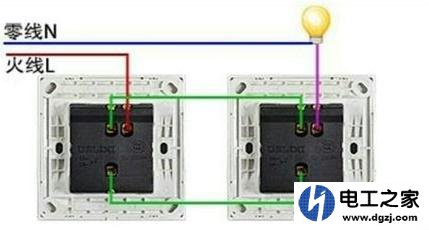

如果不明白就看看这个单开双控,这个简单,左面火线进入,右边导出给灯具,双开双控只是多加了一组控制而已,要是不明白可以用万用表测量一下,你先找出面板哪三个接线孔为一组,在对照上面的图片就会明白怎么接线了。
